產品圖片
產品介紹

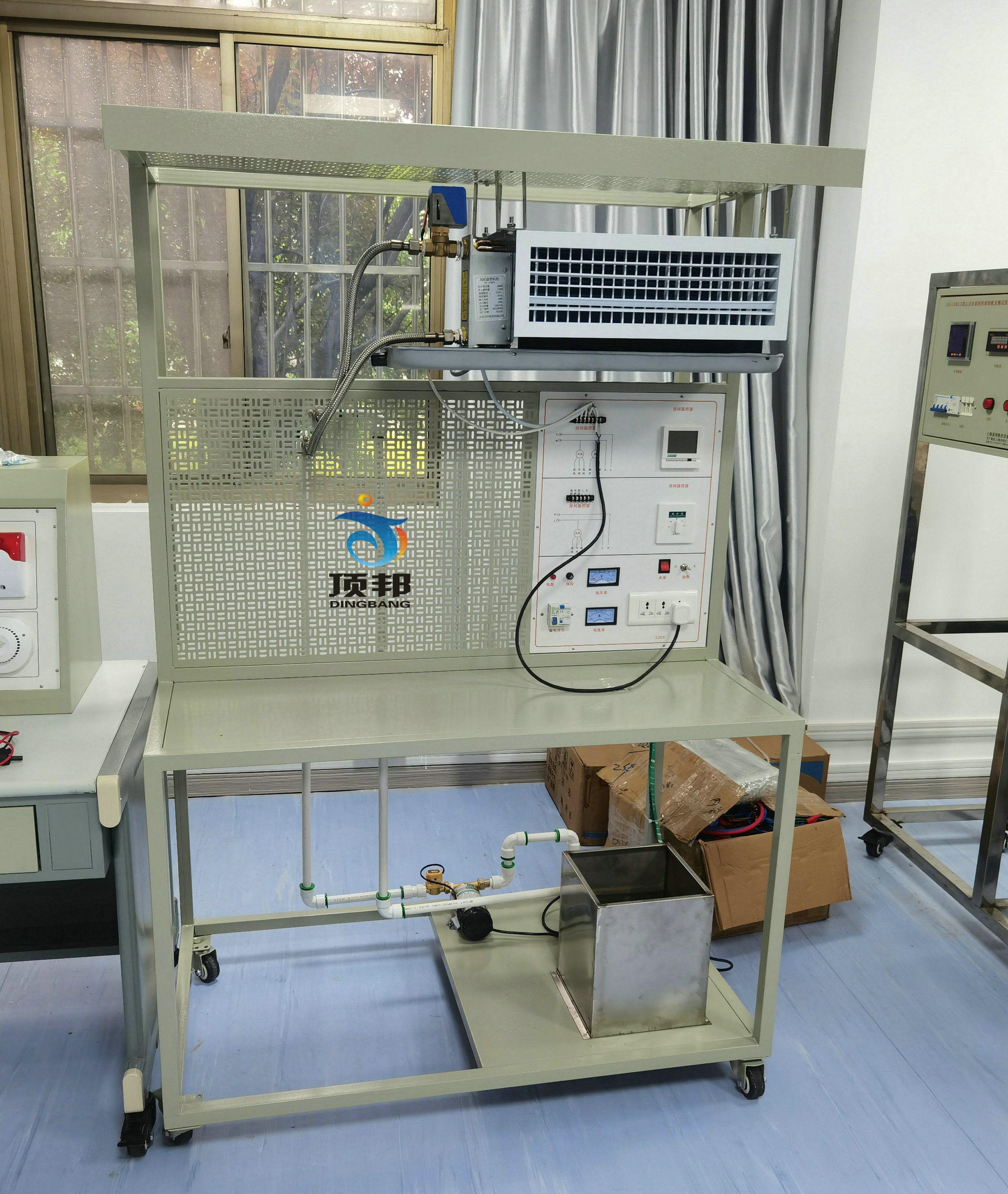

DB-FD01 風機盤管接線安裝實訓裝置
一 概述
DB-FD01風機盤管接線安裝實訓裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
風機盤管接線安裝實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。
二、性能參數
工作電源：AC 220V（1±10％）；
環境溫度：-10°C ~ +40°C；
相對濕度：<85％（25°C）；
海拔高度：<4000m；
外形尺寸：1200×700×1600
三、功能
DB-FD01風機盤管安裝與維護實訓裝風機盤管安裝與維護實訓裝置通過風機盤管安裝、風機安裝、、風口安裝、試水，通電等實訓項目。通過“學做合一”等教學方式，進一步部提高學生的學習興趣和實踐動手能力。
四、實訓臺組成
風機盤管接線安裝實訓裝置主要由鋁型材實訓桌、實訓面板、鋼木框架、頂部框架等組成。
（1）可放置實訓套件、工具和資料等；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正面有一塊實訓面板，分別提供九路AC220V電源插座接口和溫度控制器，每路均有短路、過渡保護。
（3）鋼木框架為雙層結構。頂層為多孔板設計，方便安裝風機盤管，側面也是多孔板設計，用于連接水管的和固定水管，下層設計有一個進出水箱和一個水泵，水箱上有加熱器，可提供媒水，供實驗用.
（4）頂部框架上設有風機盤管子1個。
（5）采用2工位設計，2工位為一組。
（6）供水相互獨立，不影響對方。
五、配置清單
序號 名稱 數量 單位
1 實訓臺 1 套
2 風機盤管 2 臺
3 溫度控制器 4 套
4 水箱 1 套
5 水泵 1 套
6 兩位兩通電磁閥 2 套
7 水管 若干 套
8 固定支架 10 套
9 生料帶 5 套
10 出風口 1 套
11 回風口 1 套
六、實驗項目
1、風口的安裝
2、風機盤管的認識, 熟悉風機盤管控制工作原理
3、風機盤管電氣電路連接
4、兩位兩通電磁閥認識
5、兩位兩通電磁閥使用
6、空調控制面板的應用
7、兩位兩通電磁閥
8、回水軟連接及保溫
DBLY-04 自動噴水滅火系統實驗實訓裝置
1、實訓功能
自動噴水滅火系統實驗實訓裝置能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火實驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
2、技術指標
工作電壓：?jiǎn)蜗嗳�220V±5% 50Hz
整機容量：＜1500W
外型尺寸：240×100×226 cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置系統能進行硬件線路的故障設置與排除
3、實訓項目
實訓項目一：控制臺及自動噴水滅火系統原理的認識實驗
實訓項目二：火警狀態下自動啟動噴水滅火系統的模擬
實訓項目三：火警狀態下手動啟動噴水滅火系統的模擬
實訓項目四：四種類型噴頭的噴水實驗
實訓項目五：末端試水裝置的實驗
實訓項目六：排氣閥的認識實驗
實訓項目七：自動噴水滅火系統與報警主機的聯網實驗
實訓項目八：自動噴水滅火系統的連接與噴頭的安裝
實訓項目九：自動噴水滅火系統故障的設置與排除
實訓項目十：按線路圖將各部分連線
實訓項目十一： 設計并安裝一個簡易應用系統
實訓項目十二：全真滅火及噴頭性能測試的擴展實驗
4.配置清單
| 序號 | 名稱 | 單位 | 數量 |
| 1 | 濕式報警閥 | 套 | 1 |
| 2 | 穩壓泵 | 臺 | 1 |
| 3 | 增壓泵 | 臺 | 1 |
| 4 | 水力警鈴 | 個 | 1 |
| 5 | 信號蝶閥 | 個 | 1 |
| 6 | 壓力表 | 個 | 2 |
| 7 | 壓力開關 | 個 | 1 |
| 8 | 水流指示器 | 個 | 1 |
| 9 | 噴頭 | 個 | 4 |
| 10 | 水管附件 | 套 | 1 |
| 11 | 末端試水閥 | 個 | 1 |
| 12 | 實訓模型框架 | 臺 | 1 |
| 13 | 儲水箱 | 個 | 1 |
| 14 | 實訓桌 | 臺 | 1 |
| 15 | 實訓屏 | 臺 | 1 |
| 16 | 實訓導線 | 批 | 1 |
| 17 | 實訓指導書 | 本 | 1 |

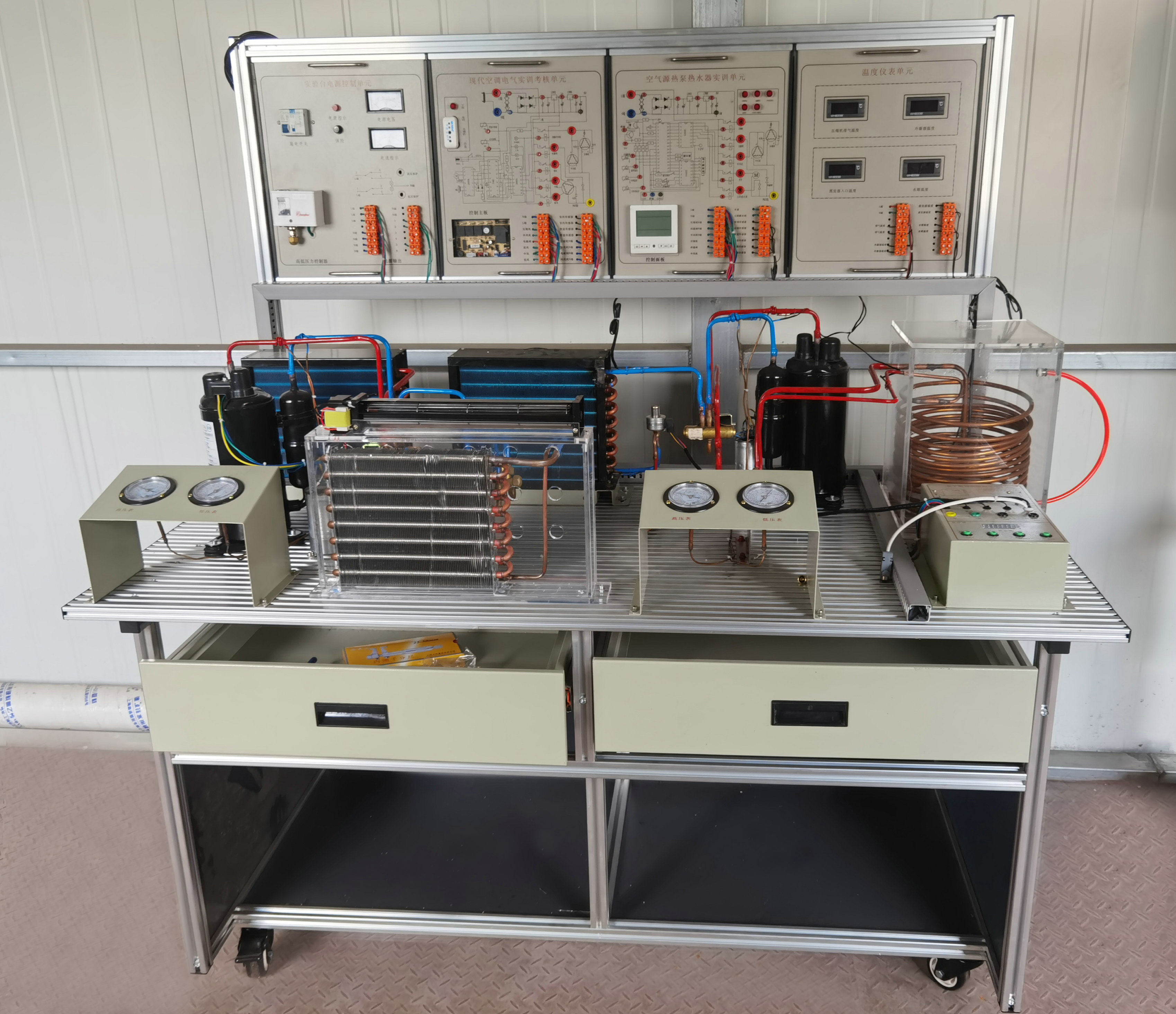

一、 產品概述
現代制冷與空調系統技能實訓設備包含了制冷、熱力學、傳熱學和電氣控制等技術，主要由熱泵型家用空調系統和空氣源熱泵系統兩大部分組成。
現代制冷與空調系統技能實訓設備是在鋁合金導軌式實訓臺上安裝冷凝器、蒸發器、節流裝置、壓縮機、控制電路等，構成一個典型的制冷裝置，電氣控制采用掛箱式，能進行制冷系統的組裝、調試、運行，真實呈現制冷裝置的工作過程，通過對制冷系統的安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等，完成對學生的現代制冷與空調系統設備安裝、調試和維修技能訓練。
根據項目教學，可完成以下典型工作任務：
任務一：熱泵型家用空調系統
包含：熱泵型家用空調系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
任務二：空氣源熱泵系統
包含：空氣源熱泵系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
1. 輸入電源：?jiǎn)蜗嘟涣?20V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜2kW
4. 制冷劑：R22
5. 外形尺寸：160cm×80cm×155cm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、 相關知識和技能
1.制冷系統組成和連接
2.控制系統及應用
3.制冷原理及性能調節
4.制冷熱力學及熱傳遞
5.安裝、連接、故障診斷與調試
四、 系統組成
1.熱泵型家用空調系統
該系統主要由制冷與電氣兩部分組成，制冷部分采用敞開式結構，將真實的制冷系統的各部件在實訓臺面上展現出來，各部件之間采用可拆卸連接器連接；并設有相應的壓力、溫度傳感器和儀表指示；電氣部分采用通用的控制線路板，內容覆蓋大部分空調控制電路，有電源轉換電路、紅外接收電路、溫度采集電路、輸出驅動電路等。
具體配置如下：
| 序號 | 名 稱 | 規 格 | 數量 | 備注 |
| 1 | 電源儀表、元件模塊 | 單相電源總開關（帶漏電和短路保護）1個、指針式交流電壓表1只(0～250V)、指針式交流電流表1只(0～15A)、交流接觸1只、1μF/500V電容2只、12.5μF/500V電容1只、接線端子排2只、壓力控制器1只、綠色接鈕開關1只 | 1塊 | |
| 2 | 熱泵空調電氣模塊 | 通用型熱泵空調主板1塊、原理圖1張、測試點15個、保險絲座1只、對應指示燈7個、接線端子排2個 | 1件 | |
| 3 | 通用空調板 | 雙傳感器 | 1套 | |
| 4 | 壓縮機 |
工作電壓：AC220V、制冷量：1745W 輸入功率：585W |
1個 | |
| 5 | 翅片式蒸發器 | FN-2 | 1個 | |
| 6 | 翅片式冷凝器 | FN-4.4 | 1個 | |
| 7 | 電磁四通閥 | DSF-4 | 1個 | |
| 8 | 節流裝置 | 1套 | ||
| 9 | 單向閥 | 1套 | ||
| 10 | 空調過濾器 | 2套 | ||
| 11 | 三色雙英加液管 | CT-336（螺紋頂針） | 1套 | |
| 12 | 公/英制彎轉接頭 | 外英內公 | 3個 | |
| 13 | 轉頁扇電動機 | 頁扇300mm | 2個 | |
| 14 | 標準空調閥 | 1/4 | 1個 | |
| 15 | 3/8 | 1個 |
2.空氣源熱泵系統
該系統主要由四部分構成，分別是壓縮機、沉浸式冷凝器、節流裝置、風冷蒸發器。利用壓縮機驅動管道內的制冷劑循環流動，不斷的蒸發冷凝，通過制冷劑溫差吸熱和壓縮機壓縮制熱后，把外界的熱量源源不斷的聚集到熱泵主機上的沉浸式冷凝器上，使儲水器中的水溫迅速上升。系統各部件之間采用可拆卸連接器連接；可對系統進行組裝、調試、運行，工況調整等操作，采用有機玻璃儲水箱，可直接反應出效果。具體配置如下：
| 序號 | 名 稱 | 規 格 | 數量 | 備注 |
| 1 | 空氣源熱泵熱水器電氣模塊 | 空氣源熱泵熱水器主板1塊(機箱內部)、原理圖1張、測試點11個、保險絲座1只、接線端子排2個 | 1塊 | |
| 2 | 溫度表、接觸器模塊 | 溫度測量表4只、交流接觸器1只、接線端子排2個 | 1塊 | |
| 3 | 空氣源熱泵電氣控制板 | 1套 | ||
| 4 | 壓縮機 |
工作電壓：AC220V、制冷量：1745W 輸入功率：585W |
1個 | |
| 5 | 翅片式蒸發器 | FN-4.4 | 1個 | |
| 6 | 電磁四通閥 | DSF-4 | 1個 | |
| 7 | 單向閥 | 1套 | ||
| 8 | 干燥過濾器 | 2套 | ||
| 9 | 沉浸式冷凝器 | 1套 | ||
| 10 | 有機玻璃水箱 | 1套 | ||
| 11 | 轉頁扇電動機 | 頁扇300mm | 1個 |
實訓桌采用工業標準鋁型材件與鈑金結構件拼裝而成，結構堅固，造形美觀大方；設有二個大抽屜，用于放置實訓導線或工具等。實訓桌臺面用于放置熱泵型家用空調和空氣源熱泵系統的元器件并提供一個寬敞舒適的工作臺面，學生可以在工作臺面上將制冷系統的器件任意安裝，實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
工具配置清單
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 便攜式焊炬 | 2升手提式焊炬 | 1套 | 全室一個 |
| 2 | 單級旋片式真空泵 | TW-1A | 1臺 | 全室一個 |
| 3 | 脹管擴孔器 | CT－2000 | 1把 | |
| 4 | 割刀 | CT-274 | 1把 | |
| 5 | 雙表閥 | CT-536GF/S | 1套 | |
| 6 | 三色雙英加液管 | CT-336（螺紋頂針） | 1套 | |
| 7 | 公/英制彎轉接頭 | 外英內公 | 3個 | |
| 8 | 活動鈑手 | 0～250mm | 1把 | |
| 9 | 活動鈑手 | 0～300mm | 1把 | |
| 10 | 內六角鈑手 | φ6 | 1把 | |
| 11 | 制冷劑鋼瓶 | 3kg | 1個 | 全室一個 |
