一、產品簡介
檢測與轉換（傳感器）技術實訓裝置是在本公司多年生產傳感技術教學實驗裝置的基礎上，為適應不同類別、不同層次的專業需要，最新推出的模塊化的新產品。
檢測與轉換（傳感器）技術實訓裝置主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。
檢測與轉換（傳感器）技術實訓裝置采用的傳感器大部分是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個科技工作者具有的基本操作技能與動手能力。
一、實驗臺組成

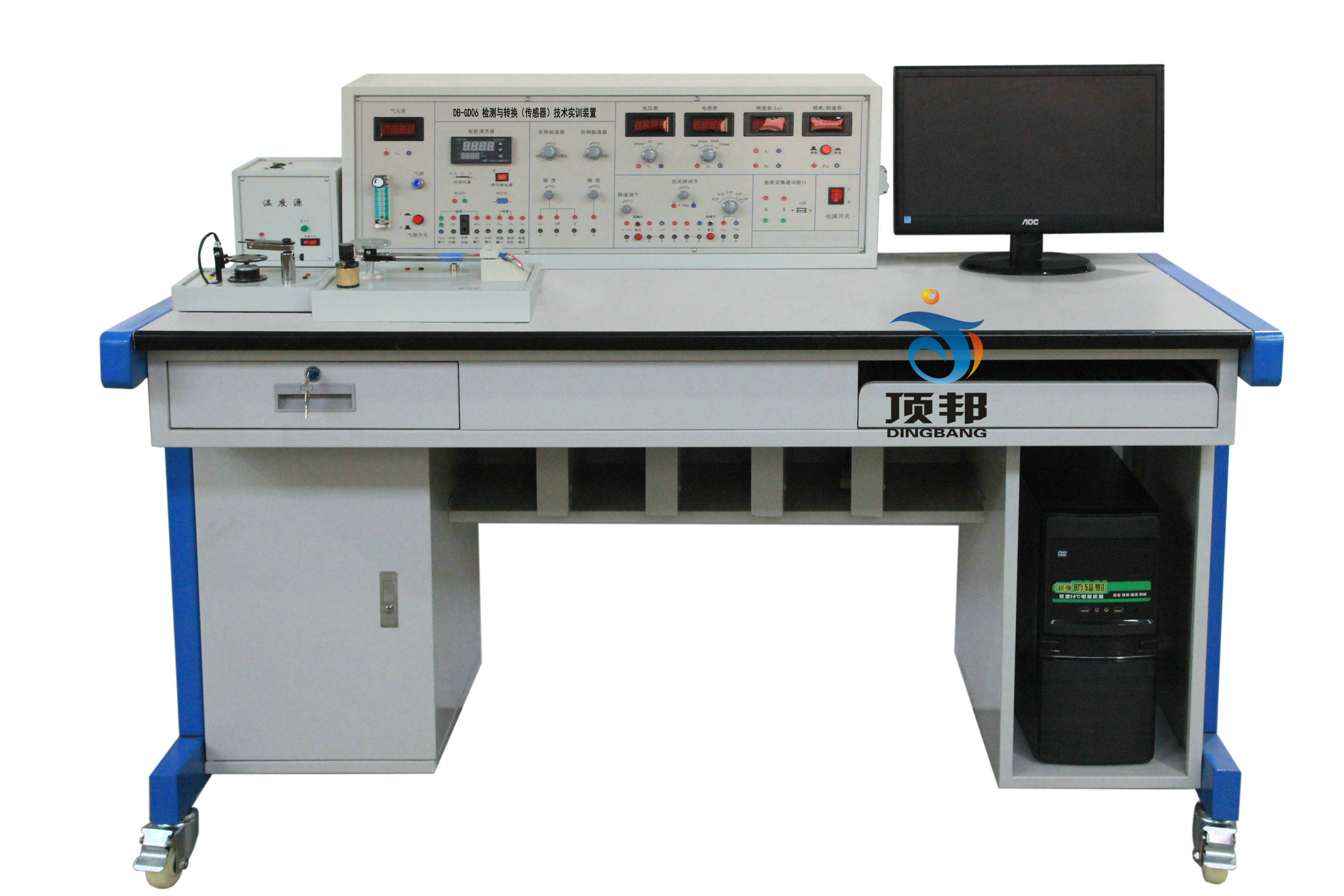

檢測與轉換（傳感器）技術實訓裝置由主控臺、三源發生臺（振動源、溫度源、轉動源）、傳感器和相應的實驗?zāi)０�、�?shù)據采集卡及處理軟件、實驗臺桌八部分組成。
1、主控臺部分
1.信號發生器：頻率至少覆蓋1k～10kHz ，峰峰值最低覆蓋范圍VP-P=0～17V連續可調。
2. 頻率至少覆蓋1～30Hz低頻信號，峰峰值最低覆蓋范圍VP-P=0～17V連續可調，有短路保護功能。
3.至少四組直流穩壓電源：+24V,±15V、+5V、±2～±10V分五檔輸出、0～5V可調，有短路保護功能。
4.恒流源：至少0～20mA連續可調，最大輸出電壓≥12V。
5.數字式電壓表：量程覆蓋0～20V，至少分為200mV、2V、20V三檔、精度≤0.5級。
6.數字式毫安表：量程覆蓋0～20mA，至少三位半數字顯示、精度≤0.5級，有內測外測功能。
7.頻率/轉速表：頻率測量范圍覆蓋1～9999Hz，轉速測量范圍覆蓋1～9999rpm。
8.高精度溫度調節儀：多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度≤±0.5℃。必須具有與MCGS通信功能。能在軟件上進行修改和控制。
9. 主控臺數據傳輸方式要求為USB,WIFI,以太網模式。模式要求使用上位機軟件相互切換。USB為有線近程接入方式，WIFI及以太網可通過上位機遠程配置和接入，內置出廠設置按鈕。數據采集方式要求為單步采集及連續采集方式，采樣頻率要求選擇1k，10k，200k軟件可配置。存儲數據可以根據需要進行選擇，量程自動切換。提供的處理軟件必須要用Labview計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
2、三源發生臺
1.加熱源：0～220V交流電源加熱，溫度要求控制在室溫～120℃。
2.轉動源：2～24V直流電源驅動，轉速覆蓋0～3000rpm。
3.振動源：振動頻率覆蓋1Hz～30Hz（可調），共振頻率在12Hz左右。
3、傳感器：詳見下表
4、實驗?zāi)K部分：詳見下表
5、數據采集卡及處理軟件：
6、實驗桌： 桌面要求采用高絕緣度、高強度、耐高溫的高密度板，電腦桌連體設計。要求必須具有接地、漏電保護、采用高絕緣的安全型插座，安全性要求符合相關國家標準。實驗桌主體要求采用1.2mm鐵質噴塑，桌子底腳用帶剎車萬向輪。
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量： ≤1.0kVA
3.外形尺寸：140cm×80cm×118cm，允許偏差5%
三、產品特點
1、傳感器的結構已從原理型轉向工業檢測傳感器，傳感器已由定性轉向定量，有一定的精度，更便于計算機做實驗的特性分析。
2、儀器配溫度源、氣源、振動源和轉動源。傳感器配相應實驗?zāi)K，便于操作和管理，實驗完成后，可分別放入實驗臺的柜子里和傳感器箱。能根據教學需求添加增強部分傳感器及其模塊，或制作特殊的傳感器模塊。
3、各種公共源也可用于學生課程設計、畢業設計及進行一些開發性實驗；電源及信號源設制有保護電路，確保學生在誤操作后不會損壞設備并保證學生的安全。
四、產品技術指標
| 序號 | 傳感器名稱 | 實 驗 模 板 | 量 程 | 線性 | 備 注 |
| 1 | 電阻應變式傳感器 | 電阻應變式實驗?zāi)K | 0－1000g | ±0.5% | 全橋 |
| 2 | 擴散硅壓力傳感器 | 壓力傳感器實驗?zāi)K | 20kpa-100kpa | ±1% | |
| 3 | 差動變壓器 | 差動變壓器實驗?zāi)K | ±5mm | ±2% | |
| 4 | 電容式傳感器 | 電容傳感器實驗?zāi)K | ±2.5mm | ±3% | |
| 5 | 霍爾式位移傳感器 | 霍爾傳感器實驗?zāi)K | ±3mm | ±3% | |
| 6 | 霍爾式轉速傳感器 | 2400轉／分 | ±0.5% | ||
| 7 | 磁電式傳感器 | 由線圈和永久磁鋼構成，靈敏度不低于0.5v/m/s | 2400轉／分 | ±0.1% | |
| 8 | 壓電式傳感器 | 壓電傳感器實驗?zāi)K | 諧振頻率10kHz | ||
| 9 | 電渦流位移傳感器 | 電渦流位移實驗?zāi)K | 3mm | ±2% | |
| 10 | 光纖位移傳感器 | 光纖位移實驗?zāi)K（Y型導光型傳感器） | 1mm | ±5% | |
| 11 | 光電轉速傳感器 | 2400轉／分 | ±0.5% | ||
| 12 | 集成溫度傳感器 | -55℃～155℃ | ±3 % | 電流輸出型集成溫度傳感器，敏度不低于1uA/℃。 | |
| 13 | Pt100鉑電阻 | 測溫范圍覆蓋-200℃～850℃。 | ±3% | 三線制 | |
| 14 | Cu50銅電阻 | 測溫范圍覆蓋-50℃～100℃。 | ±3% | ||
| 15 | K型熱電偶 | 測溫范圍覆蓋-50℃～180℃ | ±2% | ||
| 16 | E型熱電偶 | 測溫范圍覆蓋-100℃～110℃ | ±2% | ||
| 17 | PN節溫度傳感器 | 測溫范圍覆蓋-100℃～150℃，靈敏度不低于2.2mV/℃ | 不大于1% | ||
| 18 | 氣敏傳感器 | 50-2000PPm | 對酒精敏感 | ||
| 19 | 濕敏傳感器 | 10－99%RH | |||
| 20 | 光敏電阻 | Cds光敏電阻，額定功率20mw，暗阻≥5MΩ | |||
| 21 | 紅外發光二極管 | 峰值波長940nm，工作電壓10V | |||
| 22 | 光敏二極管 | 峰值波長880nm，工作電壓＜10V, 暗電流≤0.2µA | |||
| 23 | 光敏三極管 | 峰值波長880nm，工作電壓≤10V, 暗電流≤0.3µA | |||
| 24 | 半導體激光器 | 波長635nm，功率1-3mw | |||
| 25 | 硅光電池 | 光譜響應覆蓋420～675nm，光敏區不小于7.34 mm2 | |||
| 26 | 相敏檢波、移相、濾波 | ||||
五、實驗項目
1．金屬箔式應變片單臂電橋性能實驗
2．金屬箔式應變片半橋性能實驗
3．金屬箔式應變片全橋性能實驗
4．金屬箔式應變片單臂、半橋、全橋性能比較實驗
5．金屬箔式應變片溫度影響實驗
6．直流全橋的應用——電子秤實驗
7．交流全橋的應用——振動測量實驗
8．?dāng)U散硅壓阻壓力傳感器的壓力測量實驗
9．差動變壓器的性能實驗
10．激勵頻率對差動變壓器特性的影響實驗
11．差動變壓器零點殘余電壓補償實驗
12．差動變壓器的應用――振動測量實驗
13．電容式傳感器的位移特性實驗
14．電容傳感器動態特性實驗
15．直流激勵時霍爾傳感器位移特性實驗
16．交流激勵時霍爾傳感器位移特性實驗
17．霍爾測速實驗
18．磁電式轉速傳感器的測速實驗
19．用磁電式原理測量地震*
20．壓電式傳感器測振動實驗
21．電渦流傳感器的位移特性實驗
22．被測體材質對電渦流傳感器的特性影響實驗
23．被測體面積大小對電渦流式傳感器的
特性影響實驗
24．電渦流傳感器測量振動實驗
25．電渦流傳感器測轉速實驗*
26．光纖傳感器的位移特性實驗
27．光纖傳感器測量振動實驗
28．光電轉速傳感器的轉速測量實驗
29．利用光電傳感器測轉速的其它方案*
30．集成溫度傳感器的溫度特性實驗
31．鉑電阻溫度特性實驗
32．銅電阻溫度特性實驗*
33．K型熱電偶測溫實驗
34．E型熱電偶測溫實驗
35. J型熱電偶測溫實驗
36．熱電偶測量實驗
37．酒精敏感氣敏傳感器的原理實驗
38．濕度傳感器的實驗
39．光敏電阻實驗
40．光敏二極管的特性實驗
41．光敏三極管特性實驗
42．光敏二極管的特性實驗
43．光敏三極管特性實驗
六、數據采集卡及處理軟件（學生自己可以編程）
針對目前市售的傳感器實驗系統所配的采集器(卡)動態范圍太小，分辨率和精度過低的缺點，該數據采集達到了工業級的要求，達到了很高的測量精度和動態范圍，接口部分采用USB接口，方便用戶的實際使用。該采集器既能滿足完全的實驗要求，取代現有的儀表顯示讀數，也可作為科研人員直接的科研開發使用。
具體技術指標如下：
（提供labview連接數據庫和提供組態連接數據驅動，兩種軟件都能夠采集），配套檢測所有傳感器的信號和增強型模塊輸入和控制。
1、3通道16位輸入，最大鉗位±20v，必須實現，為了防止燒壞通道。最小分辨率1mv，連續最大采樣頻率100khz，曲線必須光滑。采樣頻率可選擇1k，10k，200k軟件可配置。存儲數據可以根據需要進行選擇，量程自動切換。
2、所有傳感器實驗采樣和控制軟件必須用labview采集和控制。軟件采集設置可分單步采樣、定時采樣、雙向采樣、與動態采樣。在單步采樣時可以以最小二乘法與端點法分析其最大非線性誤差或最大遲滯誤差，在動態實驗時可以分析其輸入波形的頻率、振幅或轉速。支持打印功能，能把實驗結果在實驗結束后即可打印出來。采集卡硬件具有程控放大功能，在測量小電壓時能有很高精度。分辨率為1mv。學生可以自己編程和調試。
