停站觸發與停站實訓
一、實訓目的了解停站觸發與停站原理
二、實訓器材
（1）實訓屏一套
（2）電梯電氣控制模塊一塊
（3）連接導線若干
三、實訓步驟

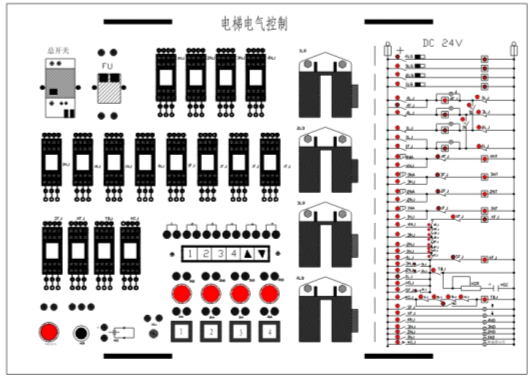

1．實物圖
2．停站觸發與停站工作過程
停層觸發與停站電路的作用是電梯到達所去樓層前，將快速運行的電梯變成慢速運行，以提高乘坐舒適感與平層停站的準確度。它又稱換速電路
假如司機在轎內按下按鈕3ND，則3NJ得電并自鎖，經定向選層后駛向第3層，到達第3層的換速點后，MSJ閉合、TBJ得電自鎖，HSJ換速繼電器得電，實現換速。

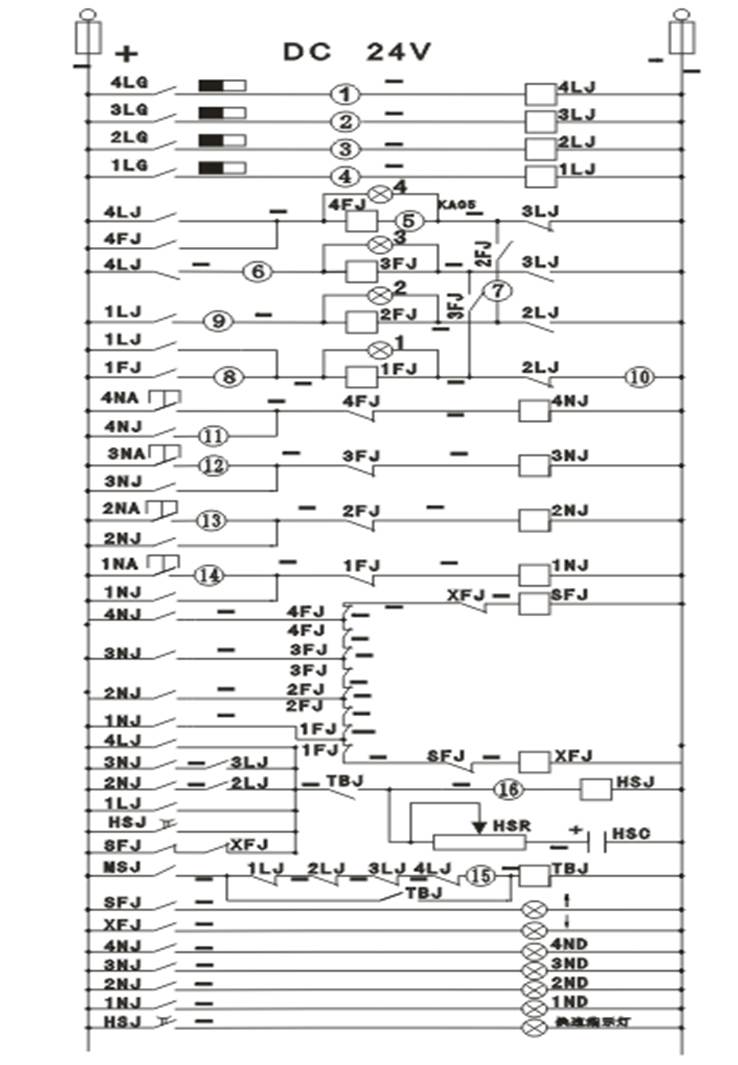

3．電梯電氣控制故障圖
4.故障點分析
故障點15啟動時,故障現象:到達換速點時不動作；
故障點16啟動時,故障現象:快到達層時換速不動作；
三、注意事項
（1）應在指導老師的監護下，做到安全文明操作，防止意外事故發生。
（2）安裝前應熟悉電路的工作原理及工藝要求。 安裝接線時不可用力過猛，以防螺釘打滑或發生意外人身事故和設備事故。
（3）用萬用表帶電檢測時應注意正確選擇檔位。
（4）通電試車完畢，切斷電源。對圖紙資料妥善保管，并做好記錄。
（5）結束后需對現場進行整理，打掃衛生。
