本實驗平臺是一套熱電冷聯供系統，主要由微型燃?xì)廨啓C、煙氣換熱器及溴化鋰吸收式制冷機組成。本系統可以實現對微型燃?xì)廨啓C基本性能、余熱利用及制冷性能進行綜合測試。通過本實驗裝置，能夠進行多學科交叉實驗訓練與科學研究，可以培養本科生實踐能力、獨立思考能力和創新能力等。
A 平臺功能

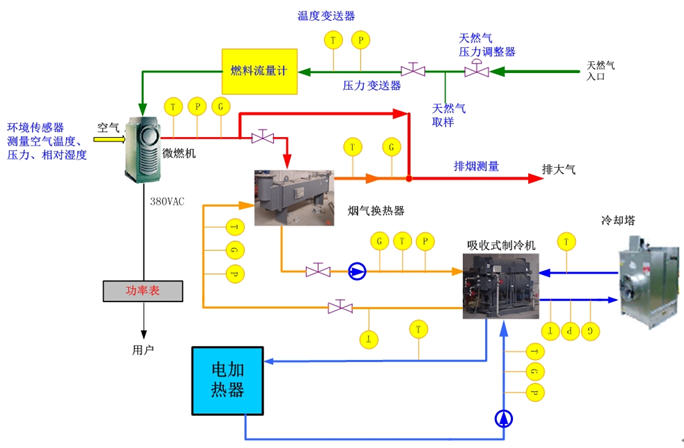

本實驗平臺示意圖如圖所示，主要由C30微型燃?xì)廨啓C，余熱回收設備煙氣換熱器及吸收式制冷機組成。
通過本實驗平臺，可以完成微型燃?xì)廨啓C基本性能的測試。微型燃?xì)廨啓C運動部件較少、重量輕、噪聲小、環境友好，是熱電冷聯供動力系統的最佳選擇，通過本實驗，可以讓學生親身感受到微型燃?xì)廨啓C的諸多優點，激發其對微型裝置的研究興趣。同時，通過實驗中的啟停過程、變負荷過程，觀察微型燃?xì)廨啓C的性能變化趨勢，結合已掌握的葉輪機械原理知識，分析其變化趨勢。
基于微型燃?xì)廨啓C的冷熱電聯產實驗平臺
利用本實驗平臺，還可以完成對余熱回收循環系統性能的測試。微型燃?xì)廨啓C排煙溫度高達270℃，具有較高的利用價值。學生可以通過傳熱學的相關知識，對余熱回收裝置的性能有定量的認識，同時通過工程熱力學知識，分析余熱利用效率，使學生建立能量綜合梯級利用可提高整個動力裝置循環效率的觀點。
通過本實驗平臺，可以完成對溴化鋰吸收式制冷系統性能的測試。利用微型燃?xì)廨啓C高溫排煙中回收的余熱，通過溴化鋰制冷系統獲取一定制冷量。通過制冷方面所學的知識，學生可以對制冷系統進行制冷系數等相關參數的分析。
總之，通過本實驗裝置，學生切身體會到微型燃?xì)廨啓C、分布式供能系統、能量綜合梯級利用的優點，并運用所學知識，對系統進行部件或系統綜合分析，激發學生的創新熱情。
具體功能如下：
l 可測量微型燃?xì)廨啓C啟動、停機、變負荷時功率、轉速、排氣溫度及發電效率的變化關系
l 環境溫度對微型燃?xì)廨啓C功率、轉速和發電效率的影響
l 微型燃?xì)廨啓C啟動、停機、變負荷時NOx、SOx、CO的排放變化規律
l 余熱回收量與微型燃?xì)廨啓C功率、效率的關系
l 供熱水溫與余熱回收量、微型燃?xì)廨啓C功率和效率的關系
l 熱電聯供效率
l 制冷量與微型燃?xì)廨啓C功率和效率的關系
l 冷熱電聯供時發電功率、熱負荷、制冷量與微型燃?xì)廨啓C效率、排氣溫度之間的關系
l 電冷聯供、熱電冷聯供效率變化規律
B 服務課程
《燃?xì)廨啓C裝置》、《燃?xì)?蒸汽聯合循環》、《熱能與動力測試技術》、《汽輪機原理》、《制冷原理》、《工程熱力學》、《傳熱學》等。
C 培養目的
本實驗平臺立足于制冷、傳熱學、工程熱力學、熱能與動力工程測試技術、葉輪機械等多學科的交叉融合，以滿足本科生和研究生在聯合循環系統及微型燃?xì)廨啓C方面的教學與科研訓練要求。通過制冷、傳熱、葉輪機械等多學科相互交叉，以及整個實驗系統的開發，將構成該專業實驗室的教學科研實驗基礎；對各成熟的技術進行系統化集成，構建新型的多種能源形式的能量綜合梯級利用系統，形成專業實驗室的工程教學訓練基礎。
本實驗平臺將為本科生建立完善的示范實驗系統，以使其獲得在動力、余熱回收、制冷系統集成的研究經歷和訓練。
