人體感應模塊
HC-SR5R1是基于紅外線技術的自動控制模塊,采用LH788探頭設計、靈敏度高、可靠性強,低電壓工作模式,廣泛應用于各類自動感應電器設備,尤其是干電池供電的自動控制產品。5.4.1 模塊特點
1、全自動感應:當有人進入其感應范圍則輸出高電平,人離開感應范圍則自動延時關閉高電平。輸出低電平。2、光敏控制(可選):模塊預留有位置,可設置光敏控制,白天或光線強時不感應。
3、兩種觸發方式:L不可重復,H可重復�？商�選擇,默認為H
A、不可重復觸發方式:即感應輸出高電平后,延時時間結束,輸出將自動從高電平變?yōu)榈碗娖健?br /> B、可重復觸發方式:即感應輸出高電平后,在延時時間段內,如果有人體在其感應范圍內活動,其輸出將一直保持高電平,直到人離開后才延時將高電平變?yōu)榈碗娖?感應模塊檢測到人體的每一次活動后會自動順延一個延時時間段,并且以后一次活動的時間為延時時間的起始點)。
4、感應輸出封鎖:感應模塊在每一次感應輸出后(高電平變?yōu)榈碗娖?,可以緊跟著設置一個封鎖時間,在此時間段內感應器不接收任何感應信號。此功能可以實現(感應輸出時間和封鎖時間)兩者的間隔工作,可應用于間隔探測產品;同時此功能可有效抑制負載切換過程中產生的各種干擾。
5、工作電壓范圍寬:默認工作電壓DC5V~20V
6、微功耗:靜態電流65微安,適合干電池供電的電器產品
7、輸出高電平信號:可方便與各類電路實現對接。

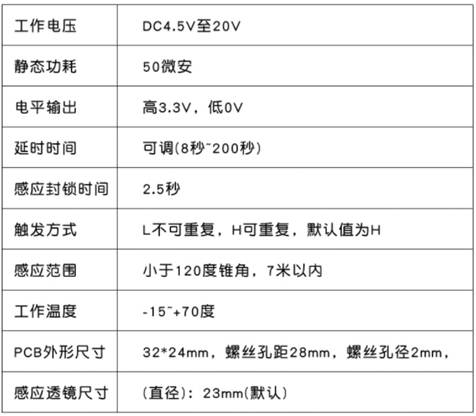

圖5-9 人體感應模塊參數表
5.4.2 硬件連接

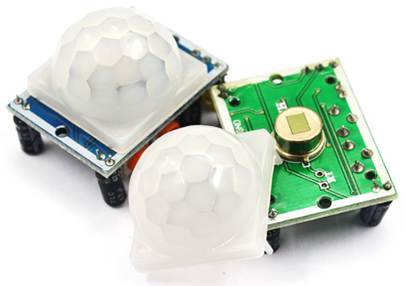

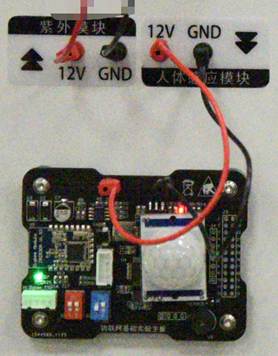

圖5-10 人體紅外模塊實物圖 圖5-11 人體紅外模塊實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） |
雨雪模塊
雨滴傳感器是一種傳感裝置，主要用于檢測是否下雨及雨量的大小，并廣泛應用于汽車自動刮水系統、智能燈光系統和智能天窗系統等。傳感器采用高品質FR-04雙面材料,超大面積5.0*4.00M,并用鍍鎳處理表面,具有對抗氧化,導電性,及壽命方面更優越的性能。5.5.1 模塊參數
1、比較器輸出,信號干凈,波形好,驅動能力強,超過15mA；2、配電位器調節靈敏度；
3、工作電壓3.3V-5V；
4、輸出形式:數字開關量輸出(0和1)和模擬量A0電壓輸出；
5、小板PCB尺寸:3.2cmx1.4cm；
6、使用寬電壓LM393比較器；
5.5.2 硬件連接

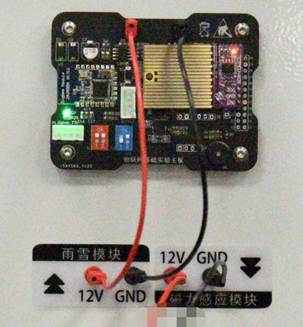

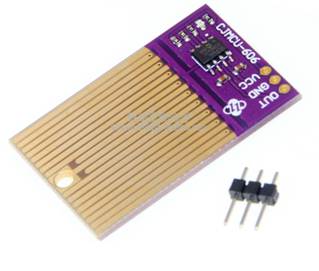

圖5-12 雨雪模塊實物圖 圖5-13 雨雪模塊實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） |
