一、實驗目的
1)研究電磁波的反射現象的產生，驗證電磁波入射角等于反射角；
2)研究線性極化的電磁波多經干涉。
3)通過實驗加深對電磁波電磁波多經干涉的理解。
3)通過試驗加深對電磁波傳播特性的理解；
二、實驗項目
1）垂直極化電磁波多經干涉實驗；
2）尋找LED最亮和熄滅的位置；
三、實驗原理

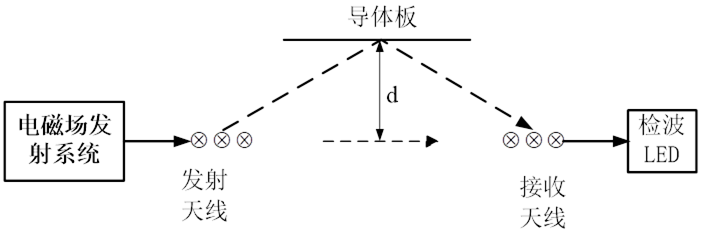

圖1接收到的電磁波由直射線和一條反射線疊加構成
垂直于入射面

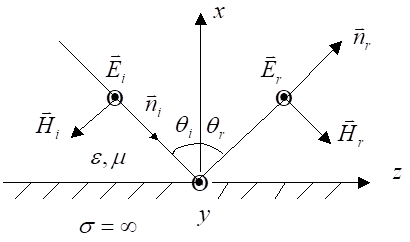

圖2 垂直極化波向理想導體界面上斜入射
反射波電場可表示為
式中的反射系數GL，既可以根據理想導體表面的邊界條件，令h2=0得到 GL=－1，所以Ero=-Ei0，于是
當用直射線和反射線疊加相位同相時LED最亮，直射線和反射線電磁波相位相反時，接收電磁波抵消LED不亮。移動d距離接收LED時滅時亮，d距離為15cm位置時達到最亮，記錄下距離中軸線的距離d,計算直射線和反射線的距離差值。
圖2用接收電磁波由直射線和兩條反射線疊加構成
當用直射線和兩條反射線疊加相位相等時LED最亮，相位相反時，接收電磁波抵消LED不亮。移動距離中軸線的距離d，接收LED時滅時亮，某一個位置時達到最亮。記錄下距離中軸線的距離d,計算直射線和反射線的距離差值。反射線經過導體板反射時有180度的相位差。

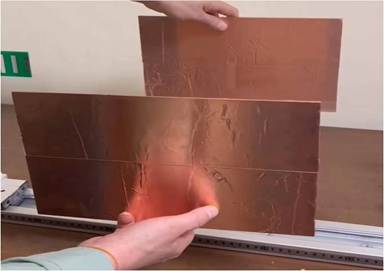

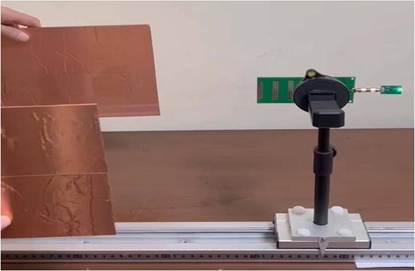

圖3垂直極化電磁波多經干涉實驗
四、實驗步驟
1）用SMA連接電纜RF與極化天線口，將電磁波信號輸送到極化天線上。
2）將八木天線安裝到旋轉支架上，將其垂直放置，移動到距離發射天線80～90cm處。
3）垂直極化波垂直入射，當用直射線和反射線疊加相位相等時LED最亮，相位相反時，接收電磁波抵消LED不亮。移動d距離接收LED時滅時亮，某一個位置時達到最亮。
4）當用直射線和兩條反射線疊加相位相等時LED最亮，相位相反時，接收電磁波抵消LED不亮。移動d距離接收LED時滅時亮，某一個位置時達到最亮。
五、注意事項
1.按下按鈕時，若沒有功率輸出，應立即停止發射，檢查射頻電纜頭與儀器的接頭是否連接牢固，檢查射頻電纜小頭的SMA頭與天線的輸入端口是否牢固連接；防止空載工作燒壞微波放大器。
2.盡量減少按下按鈕的時間，以免影響其它小組的測試準確性。
3. 解釋為什么會出現LED最亮和熄滅的現象。
