強迫對流綜合試件測試放熱系數測試實驗裝置
2025-08-04 09:39
DB-QD/Z 強迫對流綜合試件測試放熱系數測試裝置

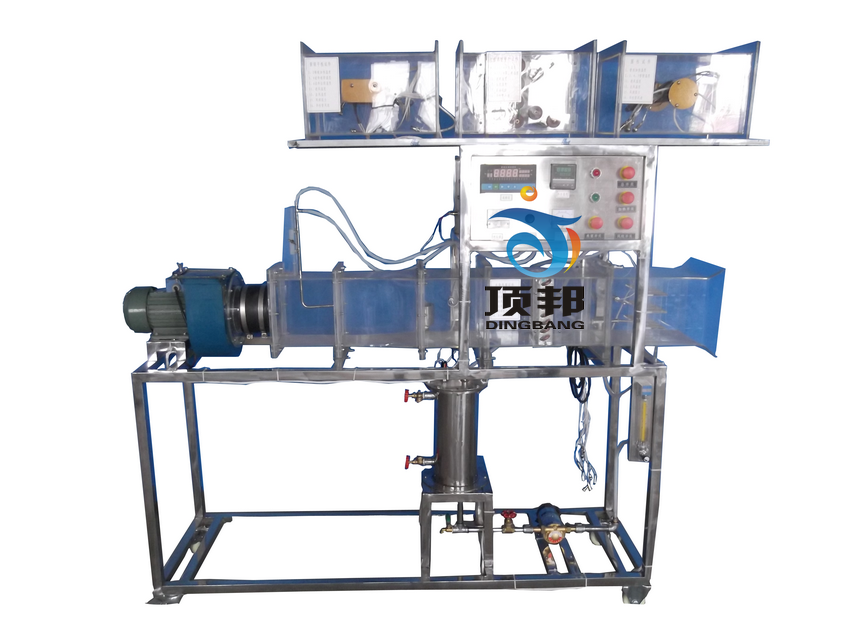

（參考圖）
（參考圖）
裝置功能：
1 強迫對流單管管外放熱系數測試；
2 強迫對流管蔟管外放熱系數測試；
3 強迫對流空氣橫掠平板及橫掠旋轉圓柱放熱系數測試；
4 強迫對流空氣通過水換熱器換熱系數測試。
主要配置：
離心風機，調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，有機玻璃叉排實驗段，旋轉圓柱體試件，紫銅平板試件，穩壓電源配電位器調節加熱功率，功率表，畢托管及差壓傳感器，熱電阻測溫，巡檢儀顯示溫度、阻力、流量，不銹鋼臺架等。
技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率5.0KW。
2、實驗風道：透明有機玻璃材質，分為測速段，腔體段，測壓段，實驗段，集風口，不銹鋼整流柵板、不銹鋼進口集流器；
3、汽-液翅片管試件：透明有機玻璃材質、內有表冷器、鋁制翅片；
4、橫掠平板試件：
①透明有機玻璃材質、內有紫銅加熱板，其導熱系數λ=10～20(W/m℃)；
②平板加熱器：云母片纏繞加熱絲，加熱功率500W，內有不小于4路溫度。
單管換熱器試件：
1 強迫對流單管管外放熱系數測試；
2 強迫對流管蔟管外放熱系數測試；
3 強迫對流空氣橫掠平板及橫掠旋轉圓柱放熱系數測試；
4 強迫對流空氣通過水換熱器換熱系數測試。
主要配置：
離心風機，調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，有機玻璃叉排實驗段，旋轉圓柱體試件，紫銅平板試件，穩壓電源配電位器調節加熱功率，功率表，畢托管及差壓傳感器，熱電阻測溫，巡檢儀顯示溫度、阻力、流量，不銹鋼臺架等。
技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率5.0KW。
2、實驗風道：透明有機玻璃材質，分為測速段，腔體段，測壓段，實驗段，集風口，不銹鋼整流柵板、不銹鋼進口集流器；
3、汽-液翅片管試件：透明有機玻璃材質、內有表冷器、鋁制翅片；
4、橫掠平板試件：
①透明有機玻璃材質、內有紫銅加熱板，其導熱系數λ=10～20(W/m℃)；
②平板加熱器：云母片纏繞加熱絲，加熱功率500W，內有不小于4路溫度。
單管換熱器試件：
①透明有機玻璃材質；四周中心處均勻分布不少于4個紫銅材質的K型熱傳感器；
②采用石英加熱管加熱，其額定電壓為220V，額定功率500W。
6、管簇試件：
①透明有機玻璃材質，內有20個翅片管，其材質為內襯不銹鋼外鋁制；
②管簇采用順排排列方式，內有實驗管及石英加熱管，其中石英加熱管額定電壓為220V，額定功率500W，不少于4路溫度。
7、旋轉圓柱試件：材質透明有機玻璃、內有石英加熱管加熱，其額定電壓為220V，額定功率500W，角度可旋轉0~360°。
8、畢托管：采用304不銹鋼材質，畢托管系數值0.999～0.998。
9、紅油斜管微壓計：可測試壓力范圍為-10～600Pa。
10、離心風機：額定功率不低于330W、風量13～20m3/min、風壓460Pa。
11、循環水泵：額定電壓220V、額定功率150W、額定流量7~15 L/min、額定揚程10-15 m。
12、流量調節與控制：具備法蘭連接式玻璃轉子流量計，液體流量40～400L/h。
13、巡檢儀：供電電源220V、160*80橫表、萬能輸入（含4-20mA）
14、溫度傳感器：分度號PT100、測量范圍-200~420℃。
15、溫控儀：電壓220V、1路繼電器輸出、繼電器容量5～15A、溫控測控范圍
-30~300℃、分辨率0.2℃、環境要求-10℃~60℃。
16、電源控制系統：由數顯溫控表、數顯電壓表、數顯電流表、變頻器控制面板；帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
17、外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
②采用石英加熱管加熱，其額定電壓為220V，額定功率500W。
6、管簇試件：
①透明有機玻璃材質，內有20個翅片管，其材質為內襯不銹鋼外鋁制；
②管簇采用順排排列方式，內有實驗管及石英加熱管，其中石英加熱管額定電壓為220V，額定功率500W，不少于4路溫度。
7、旋轉圓柱試件：材質透明有機玻璃、內有石英加熱管加熱，其額定電壓為220V，額定功率500W，角度可旋轉0~360°。
8、畢托管：采用304不銹鋼材質，畢托管系數值0.999～0.998。
9、紅油斜管微壓計：可測試壓力范圍為-10～600Pa。
10、離心風機：額定功率不低于330W、風量13～20m3/min、風壓460Pa。
11、循環水泵：額定電壓220V、額定功率150W、額定流量7~15 L/min、額定揚程10-15 m。
12、流量調節與控制：具備法蘭連接式玻璃轉子流量計，液體流量40～400L/h。
13、巡檢儀：供電電源220V、160*80橫表、萬能輸入（含4-20mA）
14、溫度傳感器：分度號PT100、測量范圍-200~420℃。
15、溫控儀：電壓220V、1路繼電器輸出、繼電器容量5～15A、溫控測控范圍
-30~300℃、分辨率0.2℃、環境要求-10℃~60℃。
16、電源控制系統：由數顯溫控表、數顯電壓表、數顯電流表、變頻器控制面板；帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
17、外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
