動力電池系統檢測實訓臺，動力電池PACK裝調技術系統
2025-10-10 08:29

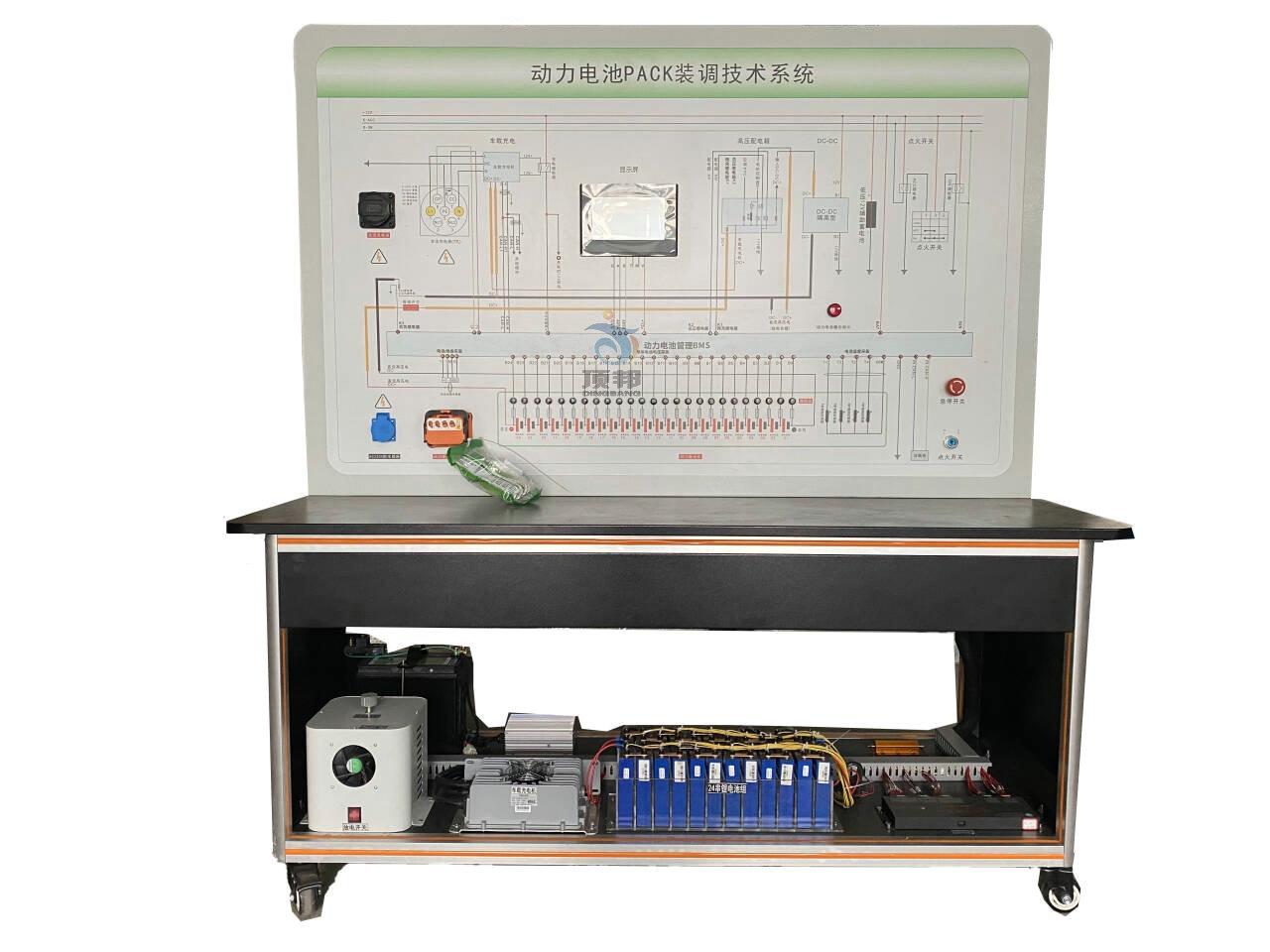

動力電池PACK裝調技術系統選用主流新能源磷酸鐵鋰動力電池包，單體電池3.2V 20AH，共16串,BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項；通過比照電路原理圖，由學員自己組裝連線，培養學員電池組裝連接動手能力，適用于院校新能源課程教學和維修實訓設備。
二.功能特點
1.學員動手拆裝與組裝電池包及BMS管理系統。
2. 動力電池PACK裝調技術系統各主要部件安裝在平臺上，學員動手拆裝與組裝電池包及BMS管理系統后，可真實運行電池包及BMS管理系統。
3. 動力電池PACK裝調技術系統BMS電池管理系統安裝在面板上，清晰標注電壓采集線，溫度采集線，繼電器控制線，霍爾電流傳感器采集線等邏輯控制關系。
4. 動力電池PACK裝調技術系統BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），估算SOC(荷電狀態)等。（配套可正常運行操作的BMS上位機檢測標定軟件）
5. 動力電池PACK裝調技術系統動力電池包顯示器（7寸）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。
6. 動力電池PACK裝調技術系統配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇。
7.動力電池包設置有機械維修開關，高壓電器連接器均采國標產品，性能可靠。
8.實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9.UV平板噴繪面板完整顯示動力電池包、BMS、充電和放電工作原理圖，面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
10.實訓臺由移動臺架(帶檢測端子的原理面板)組成，平臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
11.設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
12.設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。
13.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三.技術規格
1.外形尺寸：1600×700×1700mm（長*寬*高）
2.輸入電源： AC220V±10% 50Hz
3.工作電源： DC12V
4.動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V 20AH）
動力電池串?dāng)?shù)：16
工作溫度：-20°～60°
5.BMS鋰電管理一體機：帶CAN通訊
6.動力電池包顯示屏： 7寸觸摸屏
7.高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。
四.實訓項目
1.學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）控制原理。
2.學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）主要零部件功能。
3.通過連線運行實測，熟悉新能源動力電池包（BMS）各種狀態下邏輯控制關系，電流，電壓，電池壓差，電池溫度等參數變化規律實訓實驗。
4.通過連線實測，熟悉BMS如何采集動力電池組壓差，并控制充電和放電過程。
5.通過連線實測，熟悉BMS如何采集動力電池組溫差，并控制充電和放電過程。
6.驗證電池包及BMS控制等邏輯關系，各種狀態下邏輯控制關系，電流，電壓，電池壓差，電池溫度等參數變化規律實訓實驗。
五.基本配置
磷酸鐵鋰動力電池包、實驗連接導線、BMS鋰電管理系統模塊、7寸動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉換器、輔助蓄電池（12V45AH）、放電控制繼電器與放電負載、預充電阻、一體化全鋁合金型材搭建的移動臺架（1600×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板）。
