變頻調速技術實訓裝置,變頻調速實驗臺
2025-10-14 08:34

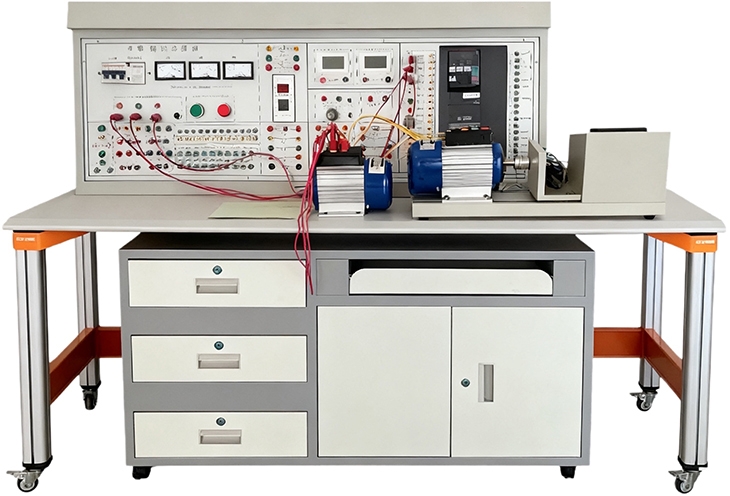

（圖片僅供參考、以實際配置為準）
二、技術性能1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3.裝置容量：＜1KVA
4.重 量：＜110Kg
5.外形尺寸：1550mm×700mm×1300mm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置組成：實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1.交流電源控制單元
380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關后給裝置供電，三只LED數字電壓表，用來觀察三相線電壓監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；三相四線輸出插座2只，220v市電插座2只供儀器使用。
2.直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
3.繼電接觸實訓組件
提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。
4.變頻器實訓模塊
裝置采用三菱FR-A840-0.75K高性能變頻器，三相380V交流供電，內置EMC濾波器，輸出功率0.75KW。集成RS485通訊接口，具有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精度轉矩/速度/位置控制等工作模式；集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。
變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（二）三相鼠籠異步電機：交流380V/△
（三）電機導軌及光電編碼器一套
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
(五)每個實驗臺上配有一個主機模塊和多個實驗?zāi)K組成。
四、實訓項目
（一）繼電接觸控制實訓
1.三相異步電動機點動控制和自鎖控制
2.三相異步電動機Y/△換接啟動控制
3.三相異步電動機聯鎖正反轉控制
4.三相異步電動機延時正反轉控制
（二）變頻控制實訓
5.變頻器功能參數設置與操作
6.變頻器報警與保護功能
7.多段速度選擇變頻調速
8.外部端子點動控制
9.外部端子遙控控制
10.控制電機運行時間操作
11.控制電機正反轉運動控制
12.電壓/電流監視器信號輸出及顯示
13.瞬間停電變頻器參數設定
14.外部模擬量（電壓/電流）變頻調速
15.基于變頻調速的RS485通信
16.基于三角波的變頻調速控制
17.三相異步電機的變頻調速
18.變頻恒壓供水模擬控制
19.刨床模擬控制（多段速選擇）MCGS組態監控
20.直線加減速控制及顯示
21.基于三角波的變頻調速控制實時曲線
22.三相異步電機的變頻調速實時曲線
23.三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示
基于RS485的MCGS工控組態網絡通訊實訓
五、配置清單
| 序號 | 名 稱 | 型號（或規格） | 單位 | 數量 |
| 1 | 實驗臺 | 臺 | 1 | |
| 2 | 實驗桌 | 1550mm×700mm×1300mm | 張 | 1 |
| 3 | 學生凳 | 塑鋼結構 | 張 | 2 |
| 4 | 繼電接觸實訓組件 | 套 | 1 | |
| 5 | 變頻器實訓模塊 | 套 | 1 | |
| 6 | 三相鼠籠異步電機 | 交流380V/△ 180W | 臺 | 1 |
| 7 | 電機導軌及光電編碼器 | 套 | 1 | |
| 8 | 螺絲刀 | 一十字各1把 | 把 | 2 |
