2025-10-15 07:43各種類型驅動電機解剖模型是展示電機內部結構、組成部件和工作原理的教學與研究工具。
一、主要類型
超導電機解剖模型：超導電機利用超導材料作為繞組或轉子元件，具有更高的功率密度、效率和更低的損耗。解剖模型可展示超導材料的特殊結構和冷卻系統。
感應電機（異步電動機）解剖模型：感應電機由定子和轉子組成，根據電源相數可分為單相和三相。解剖模型可清晰展示定子繞組的分布和轉子的結構，如鼠籠形轉子和繞線形轉子。
永磁同步電機解剖模型：永磁同步電機的定子繞組與永磁轉子同步旋轉，具有高功率密度、高效率和優異的動態響應特性。解剖模型可展示永磁體的形狀和排列對電機氣隙磁場分布的影響。
無刷直流電機解剖模型：無刷直流電機通過電子換向?qū)崿F(xiàn)無刷運行，具有更高效率、更長壽命、更低噪音和更少維護的優勢。解剖模型可展示霍爾傳感器或磁編碼器的位置以及控制器的連接方式。
有刷直流電機解剖模型：有刷直流電機通過機械換向器實現換向，成本低、控制簡單、啟動扭矩大。解剖模型可展示換向器的構造和電刷的磨損情況。
液冷電機解剖模型：液冷電機采用液體冷卻系統來控制電機溫度，具備更高的散熱效率。解剖模型可展示冷卻套管、內置冷卻通道等冷卻方式。
磁阻電機解剖模型：磁阻電機依靠磁阻特性來產生轉矩，結構簡單、無需永磁體。解剖模型可展示同步磁阻電機和開關磁阻電機的內部結構差異。
步進電機解剖模型：步進電機是一種離散控制的電機，每輸入一個電脈沖，轉子便轉動一個固定的角度。解剖模型可展示步進電機的步距角精度和不同的控制方式。
軸向磁通電機解剖模型：軸向磁通電機的磁通方向平行于電機軸，與傳統的徑向磁通電機不同。解剖模型可展示其特殊的拓撲結構和磁通路徑。
二、功能與用途
教學與研究：驅動電機解剖模型是機械、電氣、自動化等專業的重要教學工具，有助于學生和研究人員深入理解電機的內部結構和工作原理。
實訓與培訓：在電機維修、調試等實訓課程中，解剖模型可幫助學生直觀觀察電機的各個部件，提高實踐操作能力。
產品展示與宣傳：電機制造商可使用解剖模型展示產品的技術特點和優勢，增強客戶對產品的了解和信任。
一.產品簡介
電動車電機解剖展示臺(五合一）選用新能源電動車電機（48V1KW直流無刷電機、48V1KW開關磁阻電機、48V1KW輪轂電機、60V2KW交流異步電動機、60V2KW交流永磁同步電機），通過解剖，剖面噴涂不同顏色，總成內部的機械結構和相互之間的裝配關系清楚的顯現在外面。展示驅動電機內部結構，可對照解剖物，了解驅動電機結構與原理。
二.功能特點
1.驅動電機放在平臺上，驅動電機主軸安裝手動搖把，旋轉時觀察電機轉子運動。
2.驅動電機內部傳感器均涂以不同顏色，清晰顯示安裝位置和連線方法。
3.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
4.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。
5.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
6.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三.技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）/每臺
2.面板外形尺寸：648*713（長*寬）/每臺
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5.驅動電機：（48V1KW直流無刷電機、48V1KW開關磁阻電機、48V1KW輪轂電機、60V2KW交流異步電動機、60V2KW交流永磁同步電機）
四.實訓（實驗）項目
驅動電機結構與原理認知實訓。
驅動電機拆裝與檢測實訓。
五.基本配置
解剖的驅動電機（48V1KW直流無刷電機、48V1KW開關磁阻電機、48V1KW輪轂電機、60V2KW交流異步電動機、60V2KW交流永磁同步電機），原理面板圖，可移動臺架(帶原理面板)。
一、主要類型
超導電機解剖模型：超導電機利用超導材料作為繞組或轉子元件，具有更高的功率密度、效率和更低的損耗。解剖模型可展示超導材料的特殊結構和冷卻系統。
感應電機（異步電動機）解剖模型：感應電機由定子和轉子組成，根據電源相數可分為單相和三相。解剖模型可清晰展示定子繞組的分布和轉子的結構，如鼠籠形轉子和繞線形轉子。
永磁同步電機解剖模型：永磁同步電機的定子繞組與永磁轉子同步旋轉，具有高功率密度、高效率和優異的動態響應特性。解剖模型可展示永磁體的形狀和排列對電機氣隙磁場分布的影響。
無刷直流電機解剖模型：無刷直流電機通過電子換向?qū)崿F(xiàn)無刷運行，具有更高效率、更長壽命、更低噪音和更少維護的優勢。解剖模型可展示霍爾傳感器或磁編碼器的位置以及控制器的連接方式。
有刷直流電機解剖模型：有刷直流電機通過機械換向器實現換向，成本低、控制簡單、啟動扭矩大。解剖模型可展示換向器的構造和電刷的磨損情況。
液冷電機解剖模型：液冷電機采用液體冷卻系統來控制電機溫度，具備更高的散熱效率。解剖模型可展示冷卻套管、內置冷卻通道等冷卻方式。
磁阻電機解剖模型：磁阻電機依靠磁阻特性來產生轉矩，結構簡單、無需永磁體。解剖模型可展示同步磁阻電機和開關磁阻電機的內部結構差異。
步進電機解剖模型：步進電機是一種離散控制的電機，每輸入一個電脈沖，轉子便轉動一個固定的角度。解剖模型可展示步進電機的步距角精度和不同的控制方式。
軸向磁通電機解剖模型：軸向磁通電機的磁通方向平行于電機軸，與傳統的徑向磁通電機不同。解剖模型可展示其特殊的拓撲結構和磁通路徑。
二、功能與用途
教學與研究：驅動電機解剖模型是機械、電氣、自動化等專業的重要教學工具，有助于學生和研究人員深入理解電機的內部結構和工作原理。
實訓與培訓：在電機維修、調試等實訓課程中，解剖模型可幫助學生直觀觀察電機的各個部件，提高實踐操作能力。
產品展示與宣傳：電機制造商可使用解剖模型展示產品的技術特點和優勢，增強客戶對產品的了解和信任。

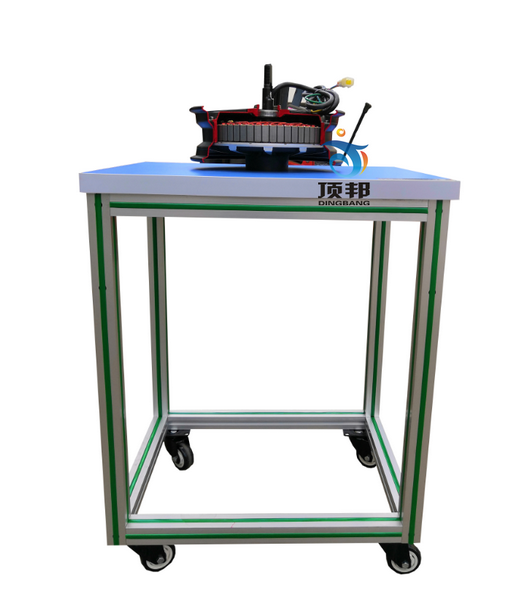

DB-QC07 電動車電機解剖展示臺(五合一）
電動車電機解剖展示臺(五合一）選用新能源電動車電機（48V1KW直流無刷電機、48V1KW開關磁阻電機、48V1KW輪轂電機、60V2KW交流異步電動機、60V2KW交流永磁同步電機），通過解剖，剖面噴涂不同顏色，總成內部的機械結構和相互之間的裝配關系清楚的顯現在外面。展示驅動電機內部結構，可對照解剖物，了解驅動電機結構與原理。
二.功能特點
1.驅動電機放在平臺上，驅動電機主軸安裝手動搖把，旋轉時觀察電機轉子運動。
2.驅動電機內部傳感器均涂以不同顏色，清晰顯示安裝位置和連線方法。
3.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
4.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。
5.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
6.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三.技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）/每臺
2.面板外形尺寸：648*713（長*寬）/每臺
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5.驅動電機：（48V1KW直流無刷電機、48V1KW開關磁阻電機、48V1KW輪轂電機、60V2KW交流異步電動機、60V2KW交流永磁同步電機）
四.實訓（實驗）項目
驅動電機結構與原理認知實訓。
驅動電機拆裝與檢測實訓。
五.基本配置
解剖的驅動電機（48V1KW直流無刷電機、48V1KW開關磁阻電機、48V1KW輪轂電機、60V2KW交流異步電動機、60V2KW交流永磁同步電機），原理面板圖，可移動臺架(帶原理面板)。
