物聯網綜合教學實驗平臺，物聯網實訓教學平臺
2025-10-23 07:03
一、設備簡介：

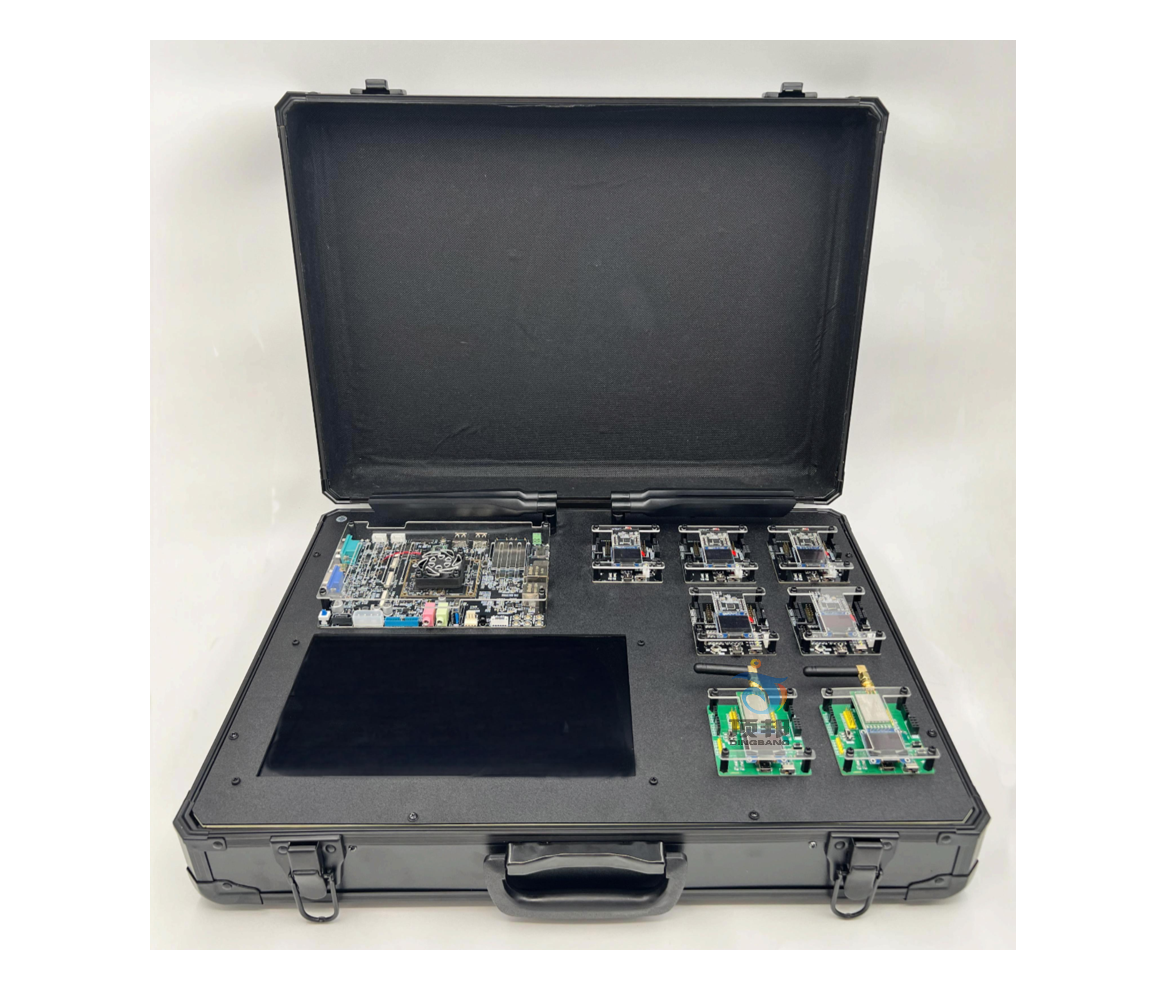

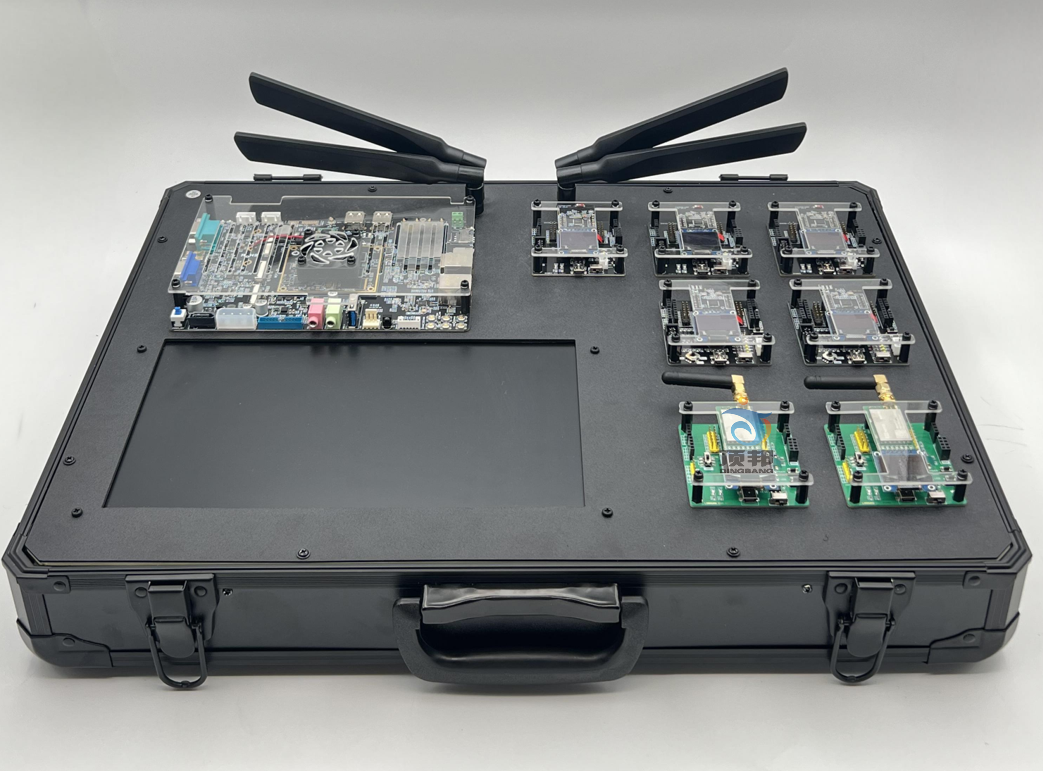

DB-WLW06 物聯網技術綜合實驗系統一款面向于物聯網、嵌入式、移動互聯網等專業的通用型的實驗平臺，符合硬件、網絡、平臺、應用等智能產品框架。配置高性能的嵌入式ARM四核CPU 網關及豐富的擴展應用接口。另外，平臺配置了5G、WiFi、藍牙、RFID、ZIGBEE、LORA、11.6英寸高清液晶顯示屏，支持Android 、Linux、OpeHarmony等多種操作系統。
同時系統配置了多種傳感器模塊和控制器模塊可供選擇，提供了多種無線組網模式，可實現多種物聯網構架，面向各大高校及大專院校的專業教學及創新和競賽，提供了眾多實驗例程，該產品可完成的課程：單片機、傳感器、嵌入式、物聯網識別、無線傳感網（ZigBee、BLE、WiFi、LoRa、NB-IoT、5G）、智能網關、Android應用、web技術等，能夠開設10+實踐課程和相關的課程設計。
二、物聯網技術綜合實驗系統硬件配置資源：
1、ARM核心板參數
物聯網技術綜合實驗系統底板資源
物聯網技術綜合實驗系統系統支持
5、物聯網技術綜合實驗系統控制器節點及傳感器參數
DB-WLW06 物聯網技術綜合實驗系統一款面向于物聯網、嵌入式、移動互聯網等專業的通用型的實驗平臺，符合硬件、網絡、平臺、應用等智能產品框架。配置高性能的嵌入式ARM四核CPU 網關及豐富的擴展應用接口。另外，平臺配置了5G、WiFi、藍牙、RFID、ZIGBEE、LORA、11.6英寸高清液晶顯示屏，支持Android 、Linux、OpeHarmony等多種操作系統。
同時系統配置了多種傳感器模塊和控制器模塊可供選擇，提供了多種無線組網模式，可實現多種物聯網構架，面向各大高校及大專院校的專業教學及創新和競賽，提供了眾多實驗例程，該產品可完成的課程：單片機、傳感器、嵌入式、物聯網識別、無線傳感網（ZigBee、BLE、WiFi、LoRa、NB-IoT、5G）、智能網關、Android應用、web技術等，能夠開設10+實踐課程和相關的課程設計。
二、物聯網技術綜合實驗系統硬件配置資源：
1、ARM核心板參數
| CPU主頻 | 配置四心核A55，主頻可達到1.8~2.0GHz |
| 內存 | 2GB DDR4 |
| 存儲器 | 16GB EMMC |
| 電源管理芯片 | PMIC集成編解碼器，適用于由外部電源供電的多核系統應用,支持動態調頻 |
| GPU | 它采用了 Bifrost 架構，具有 32 個計算核心，并且最大頻率可達 820 MHz。 |
| NPU | 支持1TOPS算力，支持學習框架：Darkne,Tensorflow,,Caffe,,PytorchONNX,MXNet,TF-lite,Keras. |
| 顯示屏 | 配置 11.6寸高清液晶顯示屏，分辨率1920x1080 |
| 系統支持 | buildroot+QT5.15、Android12、Android11、Yocto、Debian10、Ubuntu 22.04和20.04、OpeHarmony3.2LTS |
| 接口 | 支持USB2.0/USB3.0/PCIE3.0/PCIE2.1/SATA3.0/QSGMIl |
| 引腳擴展 | 引出腳多達300個以上，滿足用戶各類擴展需求 |
- ARM核心板接口資源
| 功能 | 數量 | 參數 |
| USB2.0 | 2 | USB2.0 Host獨立端口，與USB3.0不復用 |
| USB3.0 | 2 | 1路USB 3.0 Host,1路USB 3.00TG |
| SATA | ≤3 | SATA3.0,速率達6.0Gb/s,支持eSATA |
| pcie2.1 | ≤1 | PCle 2.1x1,速率達5.0Gbps,RC模式 |
| pcie3.0 | ≤2 |
1×2Lanes或2x1Lane,每Lane速率達8.0Gbps 1Lane僅支持Root Complex(RC)模式。 2Lanes支持Root Complex(RC)和End Point(EP)模式 |
| SPI | ≤4 | 可配置主從模式 |
| 12C | ≤5 | 支持7bits和10bits地址模式，速率可達1 Mbit/s |
| UART | ≤10 | 支持的波特率達4Mbp |
| Audio | ≤4 | 1X8ch 12S/TDM,2X2ch 12S,1x8ch PDM |
| pwm | ≤16 | 支持16通道PWM,32bits定時器/計數器 |
| TSADC | ≤2 | 支持倆通道，-20~120度 |
| SARADC | ≤8 | 8個單端輸入通道 |
| MIPI_DSI | 2 |
提供2個4-lane MIPI顯示串行接口，支持MIPIV1.2; 單通道分辨率達1920*1080@60Hz; 雙通道分辨率達2560*1440@60Hz; 其中MIPIDSI TX0與LVDS TX PHY復用。 |
| LVDS | 1 | 單通道(4 lanes)支持1280*800@60Hz, 與MIPI DSITX0引腳復用。 |
| eDP | 1 | 提供一個4-lane eDP顯示接口，支持eDPV1.3版本 分辨率達2560*1600@60Hz |
| HDMI | 1 | 支持HDMI2.0,分辨率可達1080p@120Hz |
| RGB | 1 | 支持RGB888,分辨率1280*800 |
| Ethernet | ≤2 | 支持2路RGMII接口 |
| SDI0 | SD0,4-bit,支持1.8/3.3V模式切換，可用于系統燒寫 | |
| camera | 2 |
SD2,4-bit,支持1.8V模式。 支持1路DVP接口，1路4Lanes MIPI-CSI |
| 尺寸 | 190mm*125mm |
| POWER | 12V供電，電直流電源輸入接口 |
| SWITCH | 電源開關 |
| Ethernet | 2路千兆以太網，RJ45接口 |
| USB HOST | 2路USB2.0,帶有集成PHY |
| WIFI/BT | 支持 |
| 5G模塊 | 配置5G模塊 |
| PCIE3.0接口 | PCIE總線接口，可用于PCIE接口設備擴展 |
| PCIE2.0接口 | PCIE總線接口 |
| USB3.0 | 1路USB HOST3.0接口 |
| HDMI | 支持 |
| MIPI CAMERA | 1個MIPICSI(4通道) |
| MIPI-TX接口 | 1路4通道，分辨率高達1920*1080@60Hz |
| EDP接口 | 1路4通道，分辨率高達2560*1600 |
| LVDS接口 | 1路4通道，分辨率1280*800 |
| SATA接口 | SATA信號，電源接口 |
| FAN | 支持 |
| SIM Card | 1個 |
| 獨立按鍵 | 6個 |
| TF Card | 1個 |
| TTL-UART | 1路 |
| 232-UART | 1路(調試串口) |
| RS485 | 1路 |
| CAN | 1路 |
| PHONE | 支持耳機輸出 |
| MIC | 支持MIC輸入，喇叭輸出 |
| RTC | 實時時鐘 |
| VGA | 1路，分辨率達1080p |
| 紅外接收頭 | HS0038 |
| Led | 1路 |
| SARADC | 支持 |
| GPIO | 引出20PIN(1路UART、2路i2c、一路spi |
| Linux | 4.19版本、5.10版本 |
| 文件系統 |
Android11、Android12系統 buildroot+QT5.15系統 Yocto系統 Debian10系統 Ubuntu22.04、Ubuntu20.04系統 OpenHarmony4.1系統 Preemption實時系統 Xenomaip實時系統 AMP雙系統(Linux+HAL) AMP雙系統(Linux+RT-Thread) |
5、物聯網技術綜合實驗系統控制器節點及傳感器參數
|
嵌入式系統實驗 |
支持以下實驗項目： 1.Android11系統功能測試
|
| ZigBee通訊模塊部分實驗 |
CC2530基礎實驗代碼教程
|
|
藍牙通訊模塊 部分實驗 |
|
|
LoRa無線通信模塊 部分實驗 |
|
