2024-03-01 10:34太陽能光伏發電綜合實訓系統是一種針對太陽能發電技術的實踐教學設備，主要應用于職高、大學、研究生以及企業技工的教育和培訓中。該系統通過模擬真實的太陽能發電環境，使學生能夠更深入地理解太陽能光伏發電的基本原理和實際操作。
實訓系統主要由模擬光源、環境檢測系統、監控系統、太陽能光伏電池組、控制器、蓄電池、逆變器、交直流負載等部分構成。其中，模擬光源采用發光效果最接近太陽光的氙燈，以模擬太陽光源，使得實訓項目可以隨時進行，不受天氣變化的影響。同時，系統還配備了環境檢測系統，以監測和控制實訓過程中的環境條件，確保實訓結果的準確性和可靠性。
實訓系統的太陽能電池板采用陣列組裝形式，由多塊小型太陽能電池板組成，可實現太陽能電池板的并接和串接方式，從而提供大電流或大電壓的兩種太陽能電池板組網方式。此外，系統還配備了自動跟蹤單元，可以實現雙軸全自動跟蹤，以最大限度地提高太陽能的利用率。
實訓系統具有多種功能，包括光伏型和家用型兩種控制方式，以及帶有蓄電池電源存儲系統，可進行市電充電，形成混合供電系統。此外，系統還留有光伏組件升級端口，可外置較大功率的光伏組件，以滿足不同實訓需求。
通過太陽能光伏發電綜合實訓系統的實踐操作，學生可以掌握太陽能發電系統的構成、設備選型、安裝、接線、調試、監控系統設計等技能，從而更好地理解和應用太陽能光伏發電技術。同時，該系統還可以提高學生的實踐能力和創新精神，為其未來的職業發展打下堅實的基礎。
實訓系統主要由模擬光源、環境檢測系統、監控系統、太陽能光伏電池組、控制器、蓄電池、逆變器、交直流負載等部分構成。其中，模擬光源采用發光效果最接近太陽光的氙燈，以模擬太陽光源，使得實訓項目可以隨時進行，不受天氣變化的影響。同時，系統還配備了環境檢測系統，以監測和控制實訓過程中的環境條件，確保實訓結果的準確性和可靠性。
實訓系統的太陽能電池板采用陣列組裝形式，由多塊小型太陽能電池板組成，可實現太陽能電池板的并接和串接方式，從而提供大電流或大電壓的兩種太陽能電池板組網方式。此外，系統還配備了自動跟蹤單元，可以實現雙軸全自動跟蹤，以最大限度地提高太陽能的利用率。
實訓系統具有多種功能，包括光伏型和家用型兩種控制方式，以及帶有蓄電池電源存儲系統，可進行市電充電，形成混合供電系統。此外，系統還留有光伏組件升級端口，可外置較大功率的光伏組件，以滿足不同實訓需求。
通過太陽能光伏發電綜合實訓系統的實踐操作，學生可以掌握太陽能發電系統的構成、設備選型、安裝、接線、調試、監控系統設計等技能，從而更好地理解和應用太陽能光伏發電技術。同時，該系統還可以提高學生的實踐能力和創新精神，為其未來的職業發展打下堅實的基礎。

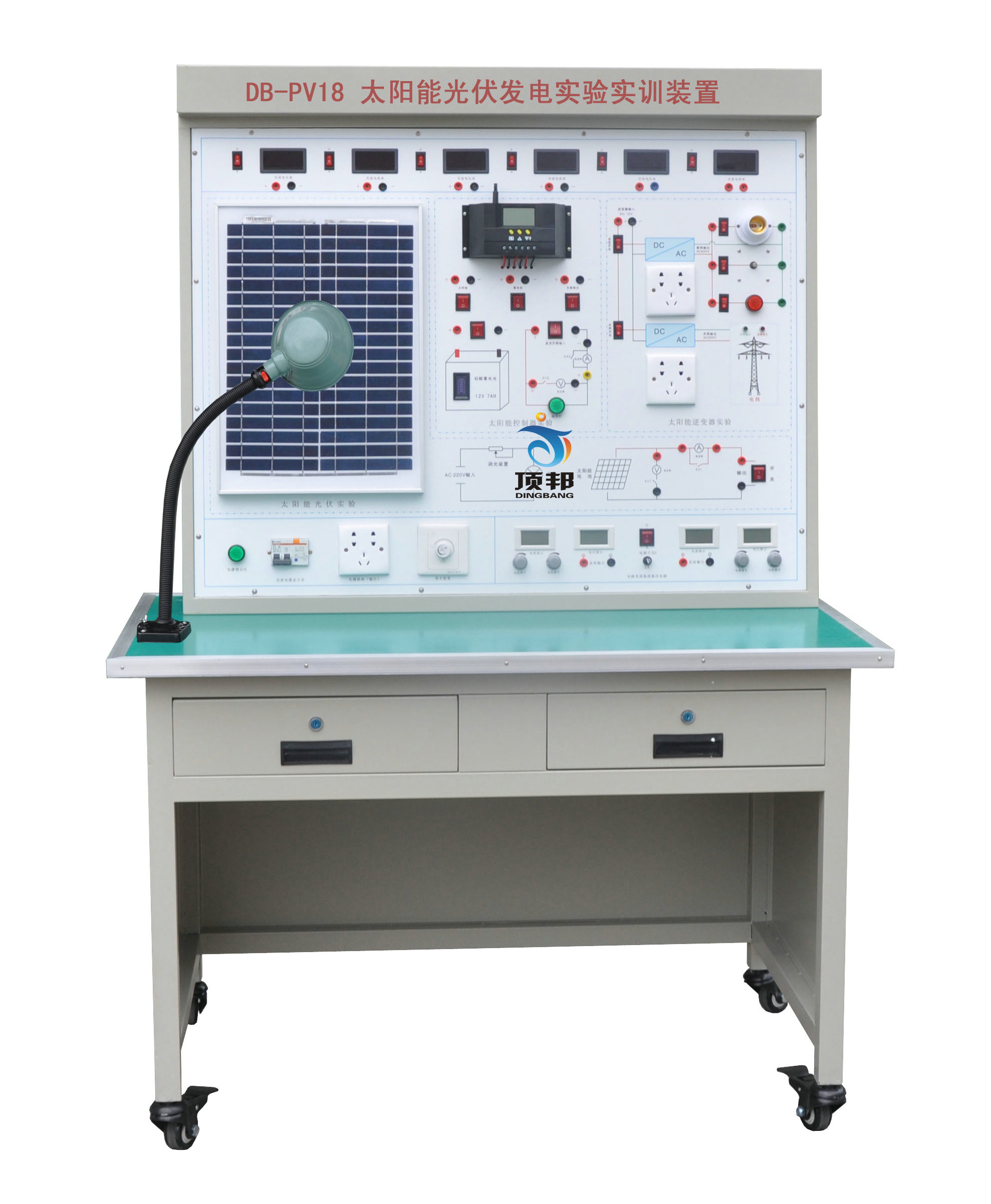

DB-PV18太陽能光伏發電系統實驗實訓裝置采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
一、主要技術指標及規格：
1.太陽能電池組具體參數如下：
◆ 峰值功率：30W
◆ 最大功率電壓：17.5V
◆ 最大功率電流：1.95A
◆ 開路電壓：22V
◆ 短路電流：2.2A
◆ 安裝尺寸：622*550*18mm
2.太陽能控制器具體功能如下
◆ 使用單片機和專用軟件，實現智能控制，自動識別24V系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用定制大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。
◆ 優良的通訊功能配備獨立的上位機軟件，保證與PC機之間良好通訊，畫面人性化，清晰、直觀、操作方便。與PC機連接后對控制器的參數及功能控制更加靈活，充分滿足不同教學應用需求。
3.蓄電池：一般為鉛酸電池，具有如下特點：
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
◆ 增加系統停機時蓄電池電量自動測量功能
4.離網逆變器：正弦波逆變器，具體功能參數如下：
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
5．負載：
◆ 直流負載包括：LED燈，風機等；
◆ 交流負載包括：節能燈和交流電機等。
6.并網逆變器：
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
寬電壓輸入（15-62VDC）
二級功率變壓轉換
◆ 高頻雙向并網，單向并網功能
◆ 高頻直接調制，AC半波合成
◆ 雙向并網方式：直接負載消耗，逆向傳輸AC電流
◆ 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
◆ 頻率范圍：45Hz~63Hz
◆ 直接連接到太陽能電池板（不需要連接電池）
7.監測儀表：
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
上位機通訊聯機界面圖
三、實驗項目：
實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 夜間防反充實驗
實驗九 離網型逆變器工作原理實驗
實驗十 獨立光伏發電實驗
實驗十一 并網型逆變器工作原理實驗
實驗十二 光伏并網實驗
四、主要設備清單：
1.太陽能電池組具體參數如下：
◆ 峰值功率：30W
◆ 最大功率電壓：17.5V
◆ 最大功率電流：1.95A
◆ 開路電壓：22V
◆ 短路電流：2.2A
◆ 安裝尺寸：622*550*18mm
2.太陽能控制器具體功能如下
◆ 使用單片機和專用軟件，實現智能控制，自動識別24V系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用定制大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。
◆ 優良的通訊功能配備獨立的上位機軟件，保證與PC機之間良好通訊，畫面人性化，清晰、直觀、操作方便。與PC機連接后對控制器的參數及功能控制更加靈活，充分滿足不同教學應用需求。
3.蓄電池：一般為鉛酸電池，具有如下特點：
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
◆ 增加系統停機時蓄電池電量自動測量功能
4.離網逆變器：正弦波逆變器，具體功能參數如下：
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
5．負載：
◆ 直流負載包括：LED燈，風機等；
◆ 交流負載包括：節能燈和交流電機等。
6.并網逆變器：
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
寬電壓輸入（15-62VDC）
二級功率變壓轉換
◆ 高頻雙向并網，單向并網功能
◆ 高頻直接調制，AC半波合成
◆ 雙向并網方式：直接負載消耗，逆向傳輸AC電流
◆ 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
◆ 頻率范圍：45Hz~63Hz
◆ 直接連接到太陽能電池板（不需要連接電池）
7.監測儀表：
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
上位機通訊聯機界面圖
三、實驗項目：
實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 夜間防反充實驗
實驗九 離網型逆變器工作原理實驗
實驗十 獨立光伏發電實驗
實驗十一 并網型逆變器工作原理實驗
實驗十二 光伏并網實驗
四、主要設備清單：
| 序號 | 名 稱 | 型 號 | 數量 | 單位 | 價格 |
| 1 | 實驗臺 | 1 | 臺 | ||
| 2 | 太陽能電池板 | 1 | 塊 | ||
| 3 | 離網逆變電源 | 1 | 臺 | ||
| 4 | 同步逆變電源 | 1 | 臺 | ||
| 5 | 太陽能控制器 | 1 | 只 | ||
| 6 | 蓄電池 | 1 | 組 | ||
| 7 | 直流負載 | 1 | 套 | ||
| 8 | 交流負載 | 1 | 套 | ||
| 9 | 人造光源 | 1 | 套 | ||
| 10 | 穩壓電源 | 1 | 臺 |
