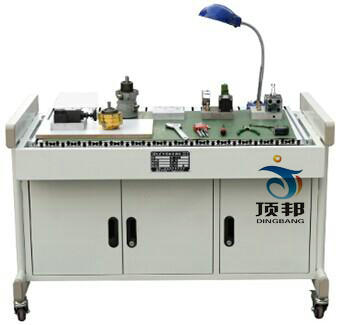

DBYY-CZ 液壓元件拆裝實訓臺
一、概述
液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。
二、技術參數
1、交流電源：單相AC 2200 V±10% 50Hz；
2、相對溫度：-10～50℃；
3、相對濕度：＜85%（25℃）
4、外形尺寸：約1400mm×700mm×820mm；
5、整機功耗：≤1.0 kVA；
6、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1、可以對工業液壓元件進行拆裝實驗。
2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3、臺面上還設有小元器件盒，以防止零件的丟失。
4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5、設有抽屜、機床臺燈、交流電源插座。
6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1、油泵拆裝實訓
2、液壓油缸拆裝實訓
3、方向閥拆裝實訓
4、壓力閥拆裝實訓
5、流量閥拆裝實訓
五、設備配置清單
液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。
1、交流電源：單相AC 2200 V±10% 50Hz；
2、相對溫度：-10～50℃；
3、相對濕度：＜85%（25℃）
4、外形尺寸：約1400mm×700mm×820mm；
5、整機功耗：≤1.0 kVA；
6、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1、可以對工業液壓元件進行拆裝實驗。
2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3、臺面上還設有小元器件盒，以防止零件的丟失。
4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5、設有抽屜、機床臺燈、交流電源插座。
6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1、油泵拆裝實訓
2、液壓油缸拆裝實訓
3、方向閥拆裝實訓
4、壓力閥拆裝實訓
5、流量閥拆裝實訓
五、設備配置清單
| 序號 | 元件名稱 | 規格／型號 | 數量 | 單位 | 備注 |
| 1 | 實訓裝置 | 1230x700x820mm | 臺 | 1 | 鐵質雙層亞光密紋噴塑結構 |
| 2 | 齒輪泵 | BB-B6 | 臺 | 1 | |
| 3 | 柱塞泵 | 5MCY-1 | 臺 | 1 | |
| 4 | 葉片泵 | YB1-10B | 臺 | 1 | |
| 5 | 直動式溢流閥 | P-B10 | 只 | 1 | |
| 6 | 先導式溢流閥 | Y-10B | 只 | 1 | |
| 7 | 減壓閥 | DR10-4-5X10Y | 只 | 1 | |
| 8 | 節流閥 | DVP6 | 只 | 1 | |
| 9 | 調速閥 | 2FRM5-31B/15QB | 只 | 1 | |
| 10 | 液控單向閥 | SV10PA1-30 | 只 | 1 | |
| 11 | 三位四通換向閥 | 4WE6E61B/CG24N9Z5L | 只 | 1 | |
| 12 | 單杠雙作用液壓缸 | MOB40-200 | 只 | 1 | |
| 13 | 鋼皮尺 | 30CM | 把 | 1 | |
| 14 | 千分尺 | 0~25mm | 把 | 1 | |
| 15 | 卡簧鉗（內、外） | P1ERS | 把 | 2 | |
| 16 | 活動扳手 | 6”-150mm | 把 | 1 | |
| 17 | 10”-250mm | 把 | 1 | ||
| 18 | 內六角扳手 | JTECH | 套 | 1 | |
| 19 | 拆裝墊塊 | 塊 | 1 | 元件在墊塊上拆裝 | |
| 20 | 橡膠墊皮 | 張 | 1 | ||
| 21 | 實訓指導書 | 冊 | 1 | ||
| 22 | 油壺 | 五斤裝 | 個 | 1 | 裝廢油 |
| 23 | 電源三插 | 個 | 1 | ||
| 24 | 機床臺燈 | 臺 | 1 | ||
| 25 | 元件盒 | 個 | 1 | ||
| 26 | 臺虎鉗 | 個 | 1 | ||
| 27 | 工具箱 | 個 | 1 |
