主頁 > 產品介紹 > 光伏及風力發電實訓室設備 > 多能互補綜合能源制冷熱泵系統實驗平臺 2025-09-11

[規格型號]：	DB-ZRD01
[產品名稱]：	多能互補綜合能源制冷熱泵系統實驗平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

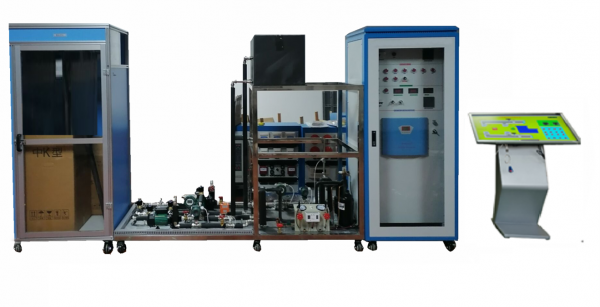

DB-ZRD01多能互補綜合能源制冷熱泵系統實驗平臺

一、概述
源-網-荷-儲系統裝置，就是可再生發電能源，耦合儲電系統、儲熱系統，通過電力輸配系統和熱力輸配系統滿足用戶需要的一種系統。
多能互補綜合能源制冷熱泵系統實驗平臺，通過太陽能電池發電，通過電池儲電，與電網一起滿足小型中央空調系統用電需要。在該系統中，電能僅僅是輔助能源，消耗量低，同時采用電池和蓄熱裝置，可提高太陽能利用，同時也可利用電網電價政策，實現削峰填谷。

二、技術參數
1、工作電源：三相五線制 AC 220V±10% 50Hz
2、安裝尺寸：長×寬×高500×800×220cm
3、整機容量:最大供冷量：2.3kW；
4、最大輸入總功率：4.5kW；制冷額定功率：1.5kW；制熱額定功率：2.5kW
5、制冷劑：R22；
三、系統功能特點
1、源網荷儲裝置，是太陽能電池，將太陽能轉化為電能，經過儲能、變換、并網、并通逆變系統轉換成交流電能、帶動用戶冷熱系統工程中的設備�？諝庠礋岜脵C(jī)組可通過水箱蓄冷蓄熱，把水箱溫度升高/降低，水箱中的冷熱水經水泵傳遞到室內，也可直接向用戶供冷供熱，保證中央空調正常采暖/供冷。
2、在夏季，熱泵處于制冷模式，可降低水箱內的水溫，或直接輸送到空調箱中，滿足室內制冷需要。
3、在冬季，熱泵處于制熱模式，可提高水箱內水溫蓄熱，或熱媒水直接輸送到空調箱中，滿足室內供暖需要。
*4、工作模式：6種工作
1）夏季水箱蓄冷模式
2）夏季主機水箱供冷模式
3）夏季主機供冷模式。
4）冬季熱泵水箱蓄冷模式
5）冬季熱泵主機水箱供冷模式
6）冬季熱泵主機供冷模式。

四、系統組成
1、太陽能光伏板與風力發電：
太陽能發電主要由太陽能光伏板、太陽能支架、配輸電系統組成，太陽板參數：1500W，電壓24V。
太陽能電池

2、風力發電電機：
1000W，電壓380V。
3、太陽能儲能
由太陽能儲能儲能電池、400A/1時。
4、電池、發電機控制器：
可控制發電器的風車的運行，速度，充電速度功率100W
5、控制器、
離網逆變器5000W、41V切入市電，55V接入蓄電池，范圍手動可調節。
6、空調制冷與空調熱泵系統：
制冷系統由壓縮機、冷凝器：蒸發器、過濾器，膨脹閥、壓力表組成，熱泵是基于空調制冷基礎中，壓縮機高效工作過程中，利用制冷系統中換熱器的熱泵原理與介質之間的熱交換來完成，利用水的導熱性來實現熱泵過程。
7、空調調節、
空氣調節系統由風機盤管、冷暖水箱、水泵、流量計、房間，室內換熱系統的制冷和供熱都是通過對空氣的降溫或升溫實現的。
8、控制柜：
1700*800*700，前為透明玻璃，標準機械設計，

*9、21寸一體機控制軟件功能
1）系統軟件可顯示7路溫度采、2個流量數據、4個電磁閥控制、空調組態監控、可實現原理圖中所列的關鍵參數監測、存儲與調節功能。所測量變量如下：
2）溫濕度變量：房間溫度與相對濕度、送往房間的冷熱水供水溫度與回水溫度、空氣源測進出空氣溫度與相對濕度、水箱進出口水溫；
3）流量變量：熱泵主機冷熱水流量、蓄熱水箱流量、壓力變量：熱泵出口水壓力。功耗數據：熱泵功耗、水泵功耗、風機盤管功耗。
4）太陽能發電量：風力發電量、電池電量，電池參數，在軟件上同步查詢，顯示
5）工作模式：所有均為可電動調節閥門。6種工作模式自動切換。
6）可實現太陽能發電數據量計算、電池儲能量、空調電參數、功率等功能
10、主機系統
整個由PC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制�？照{(diào)的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入數據中，再由送到PC中進行實時顯示監控。
五、配置表

編號	名稱	單位	數量	說明
1	中央空調制冷熱泵系統平臺	套	1	不銹鋼
2	換熱器	只	2
3	1000W風力發電機	套	1
4	PT100溫度電阻	只	10	0.1級
5	壓力變送器	套	2
7	儲能電池	只	1	400A/H
8	逆變控制器模塊	只	1	5000W
9	渦輪流量計	只	2	4-20MA
10	數據采集控制模塊	套	1
11	水管組件	套	1
12	1500W太陽能板	臺	1	安裝在室外
13	風機盤管	套	2
14	電動調節閥	套	2

六：功能：
1、太陽能系統的應用
2、太陽能電池板的應用
3、儲能系統應用
4、熱泵空調應用
5、風力發電機的應用
6、太陽能逆變系統的應用
7、光伏系統與風電系統聯合應用
8、儲能系統與市電的聯合應用
七、在線教育課程開放平臺（配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）在線教育開放平臺資源庫：
1、《鍋爐技術》課程
燃料與燃燒設備、鍋爐在國民經濟中的作用、鍋爐的容量參數型號、鍋爐的性能指標、鍋爐成分換算、標準煤、鍋爐燃燒成分、鍋爐燃燒成分原理一、鍋爐燃燒成分原理二、鍋爐熱效利用一、鍋爐熱效利用二、鍋爐燃燒產物的熱平衡計算、鍋爐反應狀態、鍋爐溫度計算、鍋爐反應過程、鍋爐油反應過程、強化煤燃燒、上煤機一、上煤機二、鍋爐二次風設計、爐糛、燒煤器、燃?xì)鉅t沸騰爐結構原理、沸騰爐特點、循環流化床鍋爐、固體燃燒準備系統、麿煤機、自然循環水鍋爐動力特點、氣液兩相液體流動形態、水循環原理、自然循環動力計算一、自然循環動力計算二、水循環可靠效驗、強迫流動鍋爐水循環動力一、強迫流動鍋爐水循環動力二、集箱效應、集箱效應計算、鍋爐管內傳熱一、鍋爐管內傳熱一、傳熱惡化方式、受熱面、水雜質指標、蒸汽清化處理計算、電站鍋爐所有系統動畫演示、鍋爐的工作原理、鍋爐給水泵動畫、鍋爐原理、裝配動畫。

2、《冰箱電氣與控制》課程
溫控器的接線、其他類型溫控器、冰箱重錘式啟動繼電器、冰箱PTC啟動繼電器、冰箱除霜計時器及壓縮機接線、冰箱、空調壓縮機接線圖、溫控器種類及原理、除霜計時器作用及特點、除霜電路原理1、除霜電路原理2、除霜計時器檢修。

3、《熱泵空調系統原理與維修》課程
制冷設備電氣控制系統結構、制冷設備電氣控制系統結構、壓縮機的結構種類及特點、壓縮機接線柱的測量辨識、單相壓縮機接線柱的測量、壓縮機常見故障與檢修、電機的種類、電機結構特點、電機繞組阻值檢測、電機接線圖、空調壓縮機、電機、四通閥接線、電機常見故障與檢修方法、四通閥的結構及原理、四通閥安裝、電子膨脹閥原理、電子膨脹閥檢測演示、電子膨脹閥現場安裝、負離子發生器檢修、電加熱器檢修、空調電加熱器現場、電磁閥的作用及特點1、電磁閥的作用及特點2、電磁閥的作用及特點3、電磁閥的檢測演示、主令開關檢修接觸器的種類與應用、接觸器的工作原理、接觸器的安裝與接線、接觸器的故障與檢測、繼電器的種類、中間繼電器、熱繼電器、壓縮機常見故障與檢修、反向驅動電路分析與檢修、反向驅動電路圖解與檢修、熱繼電器工作過程、時間繼電器、電路板繼電器、壓力控制器檢修、油壓差控制器特點及作用、油壓差控制器接線、油壓差控制器安裝與故障檢修、濕度控制器檢修、水流開關工作原理、水流開關檢修、水流開關現場檢修、示波器的使用1、示波器的使用2、直流電源電路圖解與檢修1、直流電源電路圖解與檢修2、存儲電路圖解與檢修、反向驅動電路圖解與檢修、室外換熱器、室內環境、室內換熱器溫控電路圖解與檢修、存儲電路圖解與檢修、遙控接收、顯示電路圖解與檢修、室外風機、四通閥電加熱器驅動電路1、室外風機、四通閥電加熱器驅動電路2、晶振電路圖解與檢修、復位電路圖解與檢修、風速檢測電路圖解與檢修、三分鐘延時電路圖解與檢修、壓縮機過流檢測電路分析與檢修、開關電路圖解與檢修、室內風機驅動電路圖解與檢修1、室外換熱器、室內環境、室內換熱器溫控電路圖解與檢修。

友情提示：

1、貨品驗收：閣下收貨時請檢查多能互補綜合能源制冷熱泵系統實驗平臺的貨品外觀，核實多能互補綜合能源制冷熱泵系統實驗平臺的數量及配件，拒收處于受損狀態的多能互補綜合能源制冷熱泵系統實驗平臺；

2、質保：頂邦將為閣下提供多能互補綜合能源制冷熱泵系統實驗平臺產品說明書內的質保條件和質保期，在質保范圍內提供對多能互補綜合能源制冷熱泵系統實驗平臺的免費維修，超出條件承諾時提供對多能互補綜合能源制冷熱泵系統實驗平臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌亩嗄芑パa(bǔ)綜合能源制冷熱泵系統實驗平臺選型錯誤或多能互補綜合能源制冷熱泵系統實驗平臺購買數量錯誤，造成多能互補綜合能源制冷熱泵系統實驗平臺的退換貨要求，將不被接受；

4、貨期：多能互補綜合能源制冷熱泵系統實驗平臺的發貨期為參考值，如您需要了解多能互補綜合能源制冷熱泵系統實驗平臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對多能互補綜合能源制冷熱泵系統實驗平臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關多能互補綜合能源制冷熱泵系統實驗平臺的咨詢。
