電機作為現代工業中常見的動力設備，其裝配過程需要遵循一定的技術要求和操作規范。在電機裝配之前，需要了解電機的結構、工作原理以及各部分功能。同時，還要熟悉裝配過程中所需使用的工具和材料，確保裝配過程的順利進行。
二、電機安裝步驟詳解
1. 確定安裝位置：根據實際需求，選擇合適的安裝位置，確保電機安裝穩固、安全。
2. 準備安裝工具：準備好所需的安裝工具，如螺絲刀、扳手、水平尺等。
3. 安裝電機底座：將電機底座放置在預定位置，使用水平尺調整底座水平度，確保電機安裝穩定。
4. 固定電機：將電機放置在底座上，使用螺絲固定電機，確保電機不會晃動或移位。
5. 連接線路：根據電機接線圖，正確連接電源線和控制線，確保電機能夠正常工作。
三、運行檢測原理介紹
電機運行檢測的主要目的是確保電機能夠正常、穩定地運行。檢測原理包括測量電機的電壓、電流、轉速等參數，以及觀察電機的運行狀態和聲音等。通過這些檢測手段，可以判斷電機是否存在故障或異常。
四、檢測設備使用方法
在電機運行檢測過程中，需要使用到一些專業的檢測設備，如萬用表、示波器、轉速計等。這些設備的使用方法需要掌握，以便準確測量電機的各項參數。在使用設備時，應嚴格按照操作規程進行，避免因操作不當而損壞設備或影響檢測結果。
五、實訓操作安全規范
在電機安裝與運行檢測實訓過程中，安全是首要考慮的因素。以下是一些操作安全規范：
1. 在安裝和檢測過程中，必須斷開電源，確保安全。
2. 使用工具時，要保持專注，避免誤傷。
3. 遵守實驗室規定，不亂丟廢棄物，保持環境整潔。
4. 遇到異常情況，應及時報告并尋求幫助。
六、故障排查與處理方法
電機在運行過程中可能會出現各種故障，如啟動困難、運行不穩定等。在遇到這些故障時，需要具備一定的故障排查與處理能力。以下是一些常見的故障排查與處理方法：
1. 檢查電源線路是否連接正確，電壓是否正常。
2. 檢查電機內部是否有異物或損壞部件，及時清理或更換。
3. 檢查電機控制系統是否正常工作，如有問題及時調整或更換。
七、維護保養知識要點
為了延長電機的使用壽命和提高運行效率，需要定期進行維護保養。以下是一些維護保養知識要點：
1. 定期檢查電機接線是否松動或破損，及時緊固或更換。
2. 保持電機表面清潔，避免灰塵和雜物堆積。
3. 定期檢查電機潤滑情況，及時添加或更換潤滑油。
八、實訓總結與反思
通過本次電機安裝與運行檢測實訓，學員們能夠更深入地了解電機的裝配、安裝、檢測以及維護保養等方面的知識。
通過本次實訓，學員們不僅能夠掌握電機安裝與檢測的基本技能，還能提升安全意識和團隊協作能力，為將來走上工作崗位打下堅實的基礎。

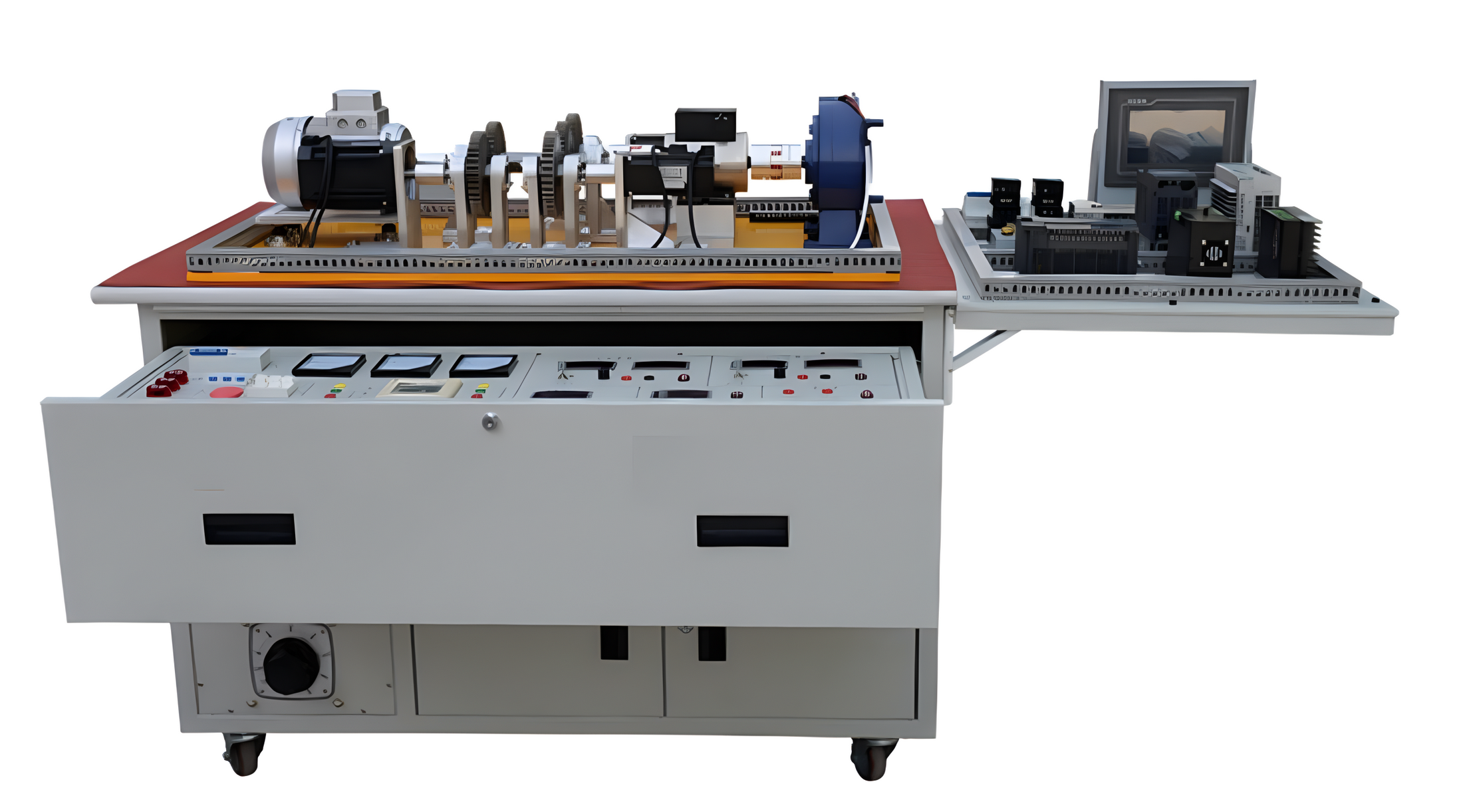

DBQ-6 電機安裝與運行檢測實訓裝置
電機安裝與運行檢測實訓裝置具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
一、裝置特點
1、安全性強：各電源輸出、各測量儀表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。
2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。
3、科學性強：采用高精度智能化數據測量，實驗儀表采用指針式、數字式等多種形式，測量數據精度高。還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實驗裝置的遠程監控。
4、綜合性強：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。
5、配套性強：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。
二、技術指標
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、整機功率：≤1 KVA
3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
4、外形尺寸：展開：1850mm×1130mm×1050mm（長×寬×高）
5、不展開：1200mm×750mm×1050mm（長×寬×高）
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、結構功能要求:實訓裝置臺采用電源控制及采集
1) 電源控制操作箱:采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。
包含以下幾部分
2) 交流電源保護裝置
（1）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座。
（2）短路保護：當面板U、V、W輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警，故障排除復位后方可重新啟動。
3) 交流電源
（1）三相可調交流電源，通過6KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V�？烧{交流電源輸出處設有過流保護。
（2）輸出三相交流220V專用電源，供外部設備使用。
4) 直流電源
（1）提供兩路可調直流電源為DC 30~220V/2A，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。
（2）5V/2A、24V/6A穩壓直流電源各一組，還有短路保護功能。
（3）0-1A穩流電源一組，用于對磁粉制動器控制。
5) 測量儀表
（1）智能數字多功能交流儀表（一只）
液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素數等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為0.5級，電壓、電流量程分別為450V、15A。
（2）指針式交流電流表（三只）：量程0-10A用于監視三相可調電源電流。
（3）數顯直流電壓表（兩只）：量程0-300V，分別監視直流可調電源（一）（二）輸出電壓。
（4）數顯直流電流表（兩只）：量程0-2A，分別監視直流可調電源（一）（二）輸出電流。
（5）數顯直流電流表（一只）：量程0-1A,用于監視穩流源輸出值。
（6）數顯轉速表（一只）：量程0-9999r/min，顯示轉速傳感器測量的轉速值
（7）數顯轉矩表一只（一只）：量程20N.M，用于顯示轉矩傳感器測量值
6) 電機機械載體
電機機械載體是采用鋼結構，由原動電機通過彈性聯軸器、傳動軸、齒輪、皮帶輪等不同的連接機構與扭矩傳感器對接，通過磁粉制動器對原動機進行加載。
包含以下部件：
無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機。
（一） 電氣安裝版
采用靈活的多空板設計，位于桌子右側面，用時電氣安裝板可以翻開，通過三角角支撐與桌面持平。實驗結束后收起貼在實驗臺右側面。
（二） 安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。
（三） 電機控制器件
包括直流無刷電機控制板、變頻器0.75KW、觸摸屏、cpu模塊、擴展模塊、步進電機驅動器、伺服驅動器、無刷直流電機驅動器、3P空氣開關6A、熔斷器3P、交流接觸器220V、熱繼電器、輔助觸頭組、輔助觸頭組，輔助觸頭。
四、實訓項目
1) 三相電流的測量實訓；
2) 電力綜合顯示儀表的使用實訓；
3) 轉速表、轉矩表的使用實訓；
4) 三相異步電動機直接起動、停車的控制電路連接實訓；
5) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
6) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
7) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
8) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接實訓；
9) 直流他勵電動機的啟�？刂瓶刂茖嵱�；
10) 直流他勵電動機的正反轉控制實訓；
11) 步進電機的控制實訓；
12) 步進驅動器的參數設置實訓；
13) 步進電機的PLC開環控制實訓；
14) 交流伺服電機的控制實訓；
15) 交流伺服驅動器的參數設置實訓；
16) 交流伺服電機的PLC半閉環控制實訓；
17) 無刷直流電機驅動器參數設置實訓；
18) 無刷直流電機的控制實訓；
19) 速度傳感器的使用實訓；
20) 扭矩傳感器的使用實訓；
21) 磁粉制動器的使用實訓；
22) 變頻器面板功能參數設置和操作實訓；
23) 變頻器對電機點動控制、啟�？刂茖嵱�；
24) 電機轉速多段控制實訓；
25) 工頻、變頻切換控制實訓；
26) 基于模擬量控制的電機開環調速實訓；
27) 基于面板操作的電機開環調速實訓；
28) 變頻器的保護和報警功能實訓；
29) 基于PLC的變頻器開環調速實訓；
30) PLC控制電機順序啟動實訓；
31) PLC控制三相異步電動機Y-△啟動電路實訓；
32) 觸摸屏的參數設置實訓；
33) 觸摸屏的編程實訓；
34) 觸摸屏、PLC、變頻器的綜合實訓；
35) 各電動機的轉速、力矩、功率測量與控制實訓；
36) 電機空載性能測試實訓；
37) 電機機械特性測試實訓；
38) 電機工作特性測試實訓；
39) 電機堵轉性能測試實訓；
40) 電機機械裝調實訓；
41) 電機特性曲線繪制實訓；
