電力電子實驗箱是一種用于模擬和研究電力電子相關原理和實驗的設備，它通常包括各種電路模塊、開關器件、電源模塊等。通過搭建電路、調整參數和觀察現象，學生可以深入了解電力電子的工作原理和應用場景。
為什么電力電子實驗箱在電子工程領域中如此重要呢？首先，它可以幫助學生更好地理解電力電子的概念和原理。通過實際操控和觀察實驗箱中的電路，學生可以加深對電力電子知識的理解，提高實踐能力。此外，電力電子實驗箱還可以培養學生的創新思維和實驗?zāi)芰�。學生可以自主設計和搭建電力電子電路，探索不同的組合和參數調節，從而培養解決問題的能力。
近年來，隨著電力電子技術的廣泛應用，對電力電子實驗箱的需求也越來越大。從電力系統到工業控制，從新能源到交通運輸，電力電子實驗箱在各個領域都扮演著重要的角色。因此，熟練掌握電力電子實驗箱的使用和應用，對電子工程師來說至關重要。
DB-A5 電力電子實驗箱

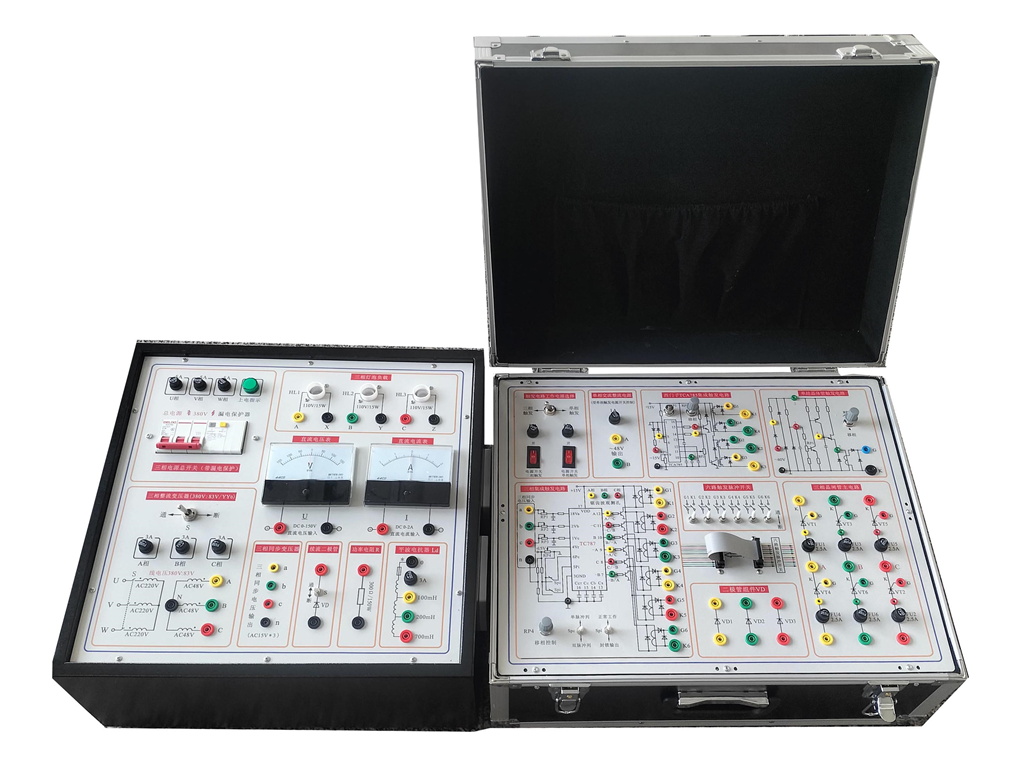

電力電子實驗箱外形結構圖
電力電子實驗箱外形結構圖
一、設備特點
(1)電力電子實驗箱采用組合結構，故結構緊湊、使用方便、功能齊全、綜合性能好，能在一套裝置上完成《電力電子技術》單、三相變流技術實驗。
(2) 電力電子實驗箱占地面積小，節約實驗室用地，無需設置電源控制屏、電纜溝、水泥墩等，可減少基建投資；實驗裝置只需三相五線的電源即可投入使用，實驗室建設周期短、見效快。
(3) 電力電子實驗箱布局合理，外形美觀，面板示意圖明確、清晰、直觀；實驗連接線采用強、弱電分開的手槍式插頭，兩者不能互插，避免強電接入弱電設備，造成該設備損壞；電路連接方式安全、可靠、迅速、簡便。
(4)三相電源設有漏電保護和接地保護裝置，切實有效保護操作者的人身安全，為開放性的實驗室創造了前提條件。
(5)組件面板分為三種接線孔，強電、弱電及波形觀測孔，三者有明顯的區別，不能互插。
(6)實驗線路選擇緊跟教材的變化，完全配合教學內容，滿足教學大綱要求。
二、技術性能
(1)輸入電壓 三相五線制 380V±10% 50±1Hz
(2)工作環境 環境溫度范圍為-10～40℃，相對濕度≤85%（25℃），海拔≤4000m
(3)裝置容量：≤0.5kVA
(4)外形尺寸：長×寬×高=1000 ㎜×400 ㎜×220㎜
三、設備構成
電力電子實驗箱包含電源及負載儀表箱和單、三相觸發及主電路實驗箱。
電源及負載儀表箱由三相漏電保護器作為電源總開關，提供三相整流變壓器一組，三相同步變壓器一組，三相燈泡負載一組，300歐姆大功率電阻負載一組，平波電抗器（0，100mH，200mH，700mH）一組，實驗箱右邊提供2只單相86型電源插座，可為示波器和單三相觸發實驗箱供電。
單、三相觸發及主電路實驗箱：包含六路晶閘管主電路，三組二極管元件，BT33單結晶體管觸發電路，TC785集成觸發電路，三相集成觸發電路及功放電路等。
提供6只5A/1000V的晶閘管，提供3只5A/1000V的二極管，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有指針式直流電壓表±150V一只。直流電流表±2A一只。
四、可完成的實驗項目
（1）單相晶閘管觸發（BT33觸發）電路實驗
（2）單相晶閘管觸發（TCA785集成觸發）電路實驗
（3）三相晶閘管集成觸發電路實驗
（4）單相半波可控整流電路實驗
（5）單相橋式半控整流電路；
（6）單相橋式全控整流電路實驗
（7）三相半波可控整流電路實驗
（8）三相橋式半控整流電路實驗
（9）三相橋式全控整流電路實驗
（10）單相交流調壓電路；
（11）三相交流調壓電路。
總之，電力電子實驗箱是電子工程教育中不可或缺的工具，它能夠幫助學生更好地理解電力電子原理和應用。如果您對電力電子感興趣或需要進行相關實驗，不妨考慮購買一個電力電子實驗箱，它將成為您學習和研究電力電子的得力助手。
